| MOQ: | 1 stuk |
| Standaardverpakking: | 10pcs/plastic zak, 500pcs/carton, kartongrootte: 455*328*280mm |
| Leveringstermijn: | Binnen 1-3 het werkdagen |
| Betaalmethode: | L/C, T/T, Western Union, creditcard |
| Toeleveringskapaciteit: | 100.000 PCs per Maand |

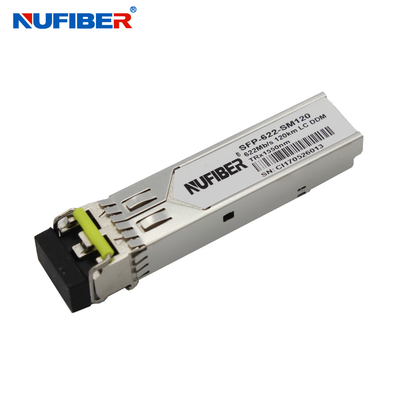

Nufiber’s 622M-LX80-SM1550 Transceiver is een hoogwaardige, kosteneffectieve module met een duplex LC-optiekinterface. Standaard AC-gekoppelde CML voor snelle signalen en LVTTL-besturings- en monitorsignalen. De ontvangersectie gebruikt een PIN-ontvanger en de zender gebruikt een 1550nm DFB-laser, tot 25dB link budget garandeert deze module SONET OC-12/SDH STM-4 80Km toepassing.
►SONET OC-12/SDH STM-4
►Fast Ethernet
►Andere optische links
Optische parameters (TOP = -40 tot 85°C, VCC = 3,135 tot 3,465 Volt)
| Parameter | Symbool | Min. | Typisch | Max. | Eenheid | Opmerking |
| Zendersectie: | ||||||
| Centrale golflengte | λc | 1530 | 1550 | 1570 | nm | |
| Spectrale breedte | σ | 1 | nm | |||
| Optisch uitgangsvermogen | Puit | -3 | +2 | dBm | 1 | |
| Optische stijg-/valtijd | tr / tf | 300 | ps | 2 | ||
| Extinctieverhouding | ER | 10 | dB | |||
| Gegenereerde jitter (piek-tot-piek) | JTXp-p | 0,07 | UI | 3 | ||
| Gegenereerde jitter (rms) | JTXrms | 0,07 | UI | 3 | ||
| Eye-masker voor optische output | Voldoet aan G.957 (klasse 1 laserveiligheid) | |||||
| Ontvangersectie: | ||||||
| Optische ingangsgolflengte | λc | 1260 | 1600 | nm | ||
| Ontvanger overbelasting | Pol | -8 | dBm | 4 | ||
| RX-gevoeligheid | Sen | -28 | dBm | 4 | ||
| RX_LOS Assert | LOS A | -45 | dBm | |||
| RX_LOS De-assert | LOS D | -29 | dBm | |||
| RX_LOS Hysteresis | LOS H | 0,5 | dB | |||
| Algemene specificaties: | ||||||
| Datasnelheid | BR | 622 | Mb/s | |||
| Bitfoutensnelheid | BER | 10-12 | ||||
| Max. Ondersteunde linklengte op 9/125μm SMF@622Mb/s | LMAX | 80 | km | |||
| Totaal systeem budget | LB | 25 | dB | |||
Bestelinformatie
| Dual Fiber SFP Transceiver | |
| Artikelnummer | Productbeschrijving |
| 155Mbp/s SFP Transceiver | |
| FE-SX-MM850 | 155Mbps, 850nm MM 2km Dual LC, DDM 0°C~+70°C |
| FE-SX-MM1310 | 155Mbps, 1310nm MM 2km Dual LC, DDM 0°C~+70°C |
| FE-LX20-SM1310 | 155Mbps, 1310nm SM 20km Dual LC, DDM 0°C~+70°C |
| FE-LX40-SM1310 | 155Mbps, 1310nm SM 40km Dual LC, DDM 0°C~+70°C |
| FE-LX80-SM1550 | 155Mbps, 1550nm SM 80km Dual LC, DDM 0°C~+70°C |
| FE-LX120-SM1550 | 155Mbps, 1550nm SM 120km Dual LC, DDM 0°C~+70°C |
| 1.25Gbps SFP Transceiver | |
| GE-SX-MM850 | 1.25Gbps, 850nm MM 500m Dual LC, DDM 0°C~+70°C |
| GE-SX-MM1310 | 1.25gbps, 1310nm MM 2km Dual LC, DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1.25Gbps, 1310nm SM 20km Dual LC, DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1.25Gbps, 1310nm SM 40km Dual LC, DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1.25Gbps, 1550nm SM 60km Dual LC, DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1.25Gbps, 1550nm SM 80km Dual LC, DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1.25Gbps, 1550nm SM 120km Dual LC, DDM 0°C~+70°C |
| 10Gbps SFP Transceiver | |
| SFP+-10GB-SR | 10G SFP+ SR Multi mode dual fiber LC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRM Multi mode dual fiber LC 1310nm 220M |
| SFP+-10GB-LR | 10G SFP+ LR Single mode dual fiber LC 1310nm 20km |
| SFP+-10GB-ERM | 10G SFP+ER Single mode dual fiber LC 1310nm 40km |
| SFP+-10GB-ER | 10G SFP+ER Single mode dual fiber LC 1550nm 40km |
| SFP+-10GB-ZR | 10G SFP+ZR Single mode dual fiber LC 1550nm 80km |
| SFP+10G40-CWDM | 1470 ~1610nm CWDM SFP+ 40km |
| SFP+10G80-CWDM | 1470~1570nm CWDM SFP+ 80km |
| SFP+10G80-CWDM | 1590~1610nm CWDM SFP+ 80km |
| SFP+10G40-DWDM | DWDM SFP+ 40km |
| SFP+10G80-DWDM | DWDM SFP+ 80km |
| XFP Transceiver | |
| XFP-10G-SR | 10G XFP SR Multi mode dual fiber LC 850nm 300M |
| XFP-10G-LRM | 10G XFP LRM Single mode dual fiber LC 1310nm 10kM |
| XFP-10G-LR | 10G XFP LR Single mode dual fiber LC 1310nm 20km |
| XFP-10G-ER | 10G XFP ER Single mode dual fiber LC 1550nm 40km |
| XFP-10G-ZR | 10G XFP ZR Single mode dual fiber LC 1550nm 80km |
| CWDM DWDM Transceiver | |
| XFP-CWDM-40xx | 1470 ~1610nm CWDM XFP 40km |
| XFP-CWDM-80xx | 1470~1570nm CWDM XFP 80km |
| XFP-CWDM-80xx | 1590~1610nm CWDM XFP 80km |
| XFP-DWDM-40xx | DWDM XFP 40km |
| XFP-DWDM-80xx | DWDM XFP 80km |
| XFP-DWDM-100xx | DWDM XFP100km |
