| MOQ: | 1 stuk |
| Standaardverpakking: | 10pcs/plastic zak, 200pcs/carton |
| Leveringstermijn: | 2-3 dagen |
| Betaalmethode: | T/T, Western Union |
| Toeleveringskapaciteit: | 1000 Stuk/Week |

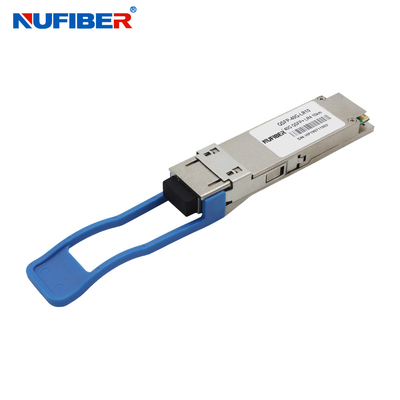

QSFP-40G-LR4 40Gb/s QSFP+ Transceiver 10km 1310nm SMF duplex LC optische module compatibel Cisco Huawei HP
40Gb/s 10km QSFP+ Transceiver
Warm aansluitbaar, duplex LC-aansluiting, enkel modus
Productbeschrijving
De QSFP-40G-LR4 is een transceivermodule ontworpen voor 10 km optische communicatie toepassingen.De module omzet 4 ingangskanalen (ch) van 10Gb/s elektrische gegevens in 4 CWDM-optische signalen, en deze in een enkel kanaal vermenigvuldigt voor optische transmissie van 40 Gbit/s. Omgekeerd, aan de ontvangerszijde, vermenigvuldigt de module optisch een 40 Gbit/s-invoer in 4 CWDM-kanaalsignalen,en zet ze om naar 4 kanaal uitgangs elektrische gegevens.
De centrale golflengten van de 4 CWDM-kanalen zijn 1271, 1291, 1311 en 1331 nm als leden
van het in ITU-T G694 gedefinieerde CWDM-golflengtegrid.2Het bevat een duplex LC-aansluiting voor de
Om de optische kosten te minimaliseren, is een optische interface en een 38-pins connector voor de elektrische interface.
In het langeafstandsstelsel moet in deze module enkelmodusvezel (SMF) worden toegepast.
Belangrijkste kenmerken
4 CWDM-sporen MUX/DEMUX-ontwerp |
Bandbreedte tot 11,2 Gbps per kanaal |
Geaggregeerde bandbreedte > 40 Gbps |
Duplex LC-connector |
Voldoet aan de 40G Ethernet IEEE802.3ba- en 40GBASE-LR4-standaard |
QSFP MSA-conform |
Transmissie tot 10 km |
Voldoen aan de QDR/DDR Infiniband-gegevenssnelheden |
Eenmalige +3,3V-toevoer in werking |
Ingebouwde digitale diagnostische functies |
Temperatuurbereik 0°C tot 70°C |
RoHS-conform |
Aanvraag
Rack naar rack |
Datacenters Switches en routers |
Metro-netwerken |
Switches en routers |
40G BASE-LR4 Ethernet-links |
Optische parameters ((T)OP= 0 tot 70°C, VCC= 3.13Tot drie.47 volt)
| Parameter | Symbool | Min. | Type | Maximaal | Eenheid | Schiedsrichter. |
| Transmitter | ||||||
| Waallengte toewijzing | L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1297.5 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| Verhouding van de onderdrukking in zijmodus | SMSR | 30 | - | - | dB | |
| Gemiddelde totale startkracht | PT | - | - | 8.3 | dBm | |
| Gemiddelde lanceerkracht per rijbaan | - 7 | - | 2.3 | dBm | ||
| Verschil in startvermogen tussen twee rijstroken (OMA) | - | - | 6.5 | dB | ||
| Optische modulatie-amplitude, elke rijstrook | OMA | - 4 | +3.5 | dBm | ||
| Startvermogen in OMA minus | ||||||
Straf op zender en verspreiding | - Vier.8 | - | dBm | |||
| TDP, per rijstrook | TDP | 2.3 | dB | |||
| Uitstervingspercentage | Spoedeisende hulp | 3.5 | - | - | dB | |
Transmitter oogmasker Definitie {X1, | {0}25, 0.4, 0.45, 0.25, 0.28, 0,4} | |||||
| Optische terugkeerverlies tolerantie | - | - | 20 | dB | ||
Informatie over bestellingen
| QSFP-40G-SR4 | 40 Gb/s 150 m MPO/MTP-connector, multi-modus, 850 nm |
| QSFP-40G-LR4 | 40 Gb/s 10 km duplex LC connector, enkel modus,1270-1330 nm |
| QSFP-40G-ER4 | 40Gb/s 40km Duplex LC Connector, enkel modus,1270-1330 nm |
| QSFP-40G-LR-S | 40 Gb/s 2 km PSM4 MPO connector, enkelmodus,1310 nm |
| QSFP-40G-LR-S | 40 Gb/s 10 km PSM4 MPO-connector, enkel modus,1310 nm |
| QSFP-40G-LX4 | 40Gb/s 150m Duplex LC Connector, Multi-modus ((OM3),1270-1330 nm |
| QSFP-40G-LX4 | 40Gb/s 2km Duplex LC Connector, enkel modus,1270-1330 nm |
Producten tonen
|
|
