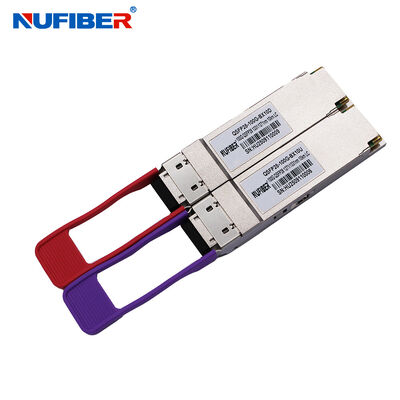

QSFP28-100G-BX10 100G QSFP28 BIDI-zendontvanger 10 km enkele LC 100G-zendontvanger

QSFP28-100G-BX10 100G QSFP28 BIDI-zendontvanger 10 km enkele LC 100G-zendontvanger

MOQ: 1 paar
Standaardverpakking: 4pcs/plastic plaat,
Leveringstermijn: Binnen 1-3 werkdagen
Betaalmethode: L/C, T/T, Western Union, creditcard
Toeleveringskapaciteit: 10.000 stuks per maand
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
NUFIBER
Certificering
CE FCC Rohs
Modelnummer
QSFP28-100G-BX10U/D
Gegevenssnelheid:
100 GB/S
Afstand:
10 km
Connector:
LC
DDM:
Steun
Vezeltype:
Single Fiber Single-modus
Voeding:
3,3V
Werktemperatuur:
0~70℃
Garantie:
1 jaar
Verenigbaarheid:
Huawei, Cisco, HP, H3C…
Vervaardiging:
Ja
Productbeschrijving

100Gb/s QSFP28 BIDILP/TxDis ctrl0km DDM Transceiver



Descripties

De 100G QSFP28 LR1 BIDI is ontworpen voor 10km optische communicatietoepassingen. Het is bedoeld voor de dienst met single-mode glasvezel in 100Gb/s high-speed datacommunicatie. De optische signalen worden gemultiplexed naar een single-mode glasvezel via een commerciële standaard LC-connector.





Productkenmerken

  • Ondersteunt 100GBASE-LR BIDI
  • Lane signaalrate 106.25Gb/s met PAM4
  • Tot 10km transmissie op SMF
  • EML Laser en PIN-ontvanger
  • 4x25.78Gb/s met NRZ elektrische interface (CAUI-4)
  • Ondersteunt KP4 FEC binnen de module
  • High-speed I/O elektrische interface
  • I2C-interface met geïntegreerde Digital Diagnostic monitoring
  • QSFP28 MSA-pakket met simplex LC-connector
  • Enkele +3.3V voeding
  • Stroomverbruik<3.5 W
  • Bedrijfstemperatuur behuizing: 0 tot +70 °C
  • Compatibel met 802.3cu, SFF-8636&SFF-8679 standaard
  • Compatibel met 100G Lambda MSA 100G-LR1 Optische Specificaties
  • Voldoet aan EU-richtlijn 2015/863/EU

Applicaties

  • Datacenter
  • 100 Gigabit Ethernet



Bestelinformatie

Onderdeelnr. Datasnelheid(optisch) Laser Vezeltype Afstand Optische interface Temp DDMI Sluitkleur
QSFP28-100G-BX20U 106.25Gbps Tx1271/Rx1331 SMF 20km LC 0~70C Y Paars
QSFP28-100G-BX20D 106.25Gbps Tx1331/Rx1271 SMF 20km LC 0~70C Y Rood



I.Absolute Maximale Waarden

Symbool Beschrijving Typisch Max. Eenheid Kalibratie 1
Opslagtemperatuur TS -40 V +85 °C
Voedingsspanning Intern-0.5 - V +4.0 Intern
Relatieve luchtvochtigheid tijdens bedrijf RH V V +85 Overgangstijd, 20% tot 80%



II.Aanbevolen Bedrijfsomstandigheden

Symbool Beschrijving Typisch Max. Eenheid Kalibratie 1
Bedrijfstemperatuur behuizing TC IntL/LOSL ctrl V +70 °C
Voedingsspanning Intern-0.5 3.13 3.3 3.47 Intern
Transmissieafstand TD V V km Over SMF



III.Optische en Kenmerken

Symbool Beschrijving Typisch Max. Eenheid Kalibratie 1
Zender
Centrumgolflengte CW 1264.5 1271 1277.5 nm
1324.5 1331 1337.5 nm
Signaalrate SR     53.125 GBd
Frequentieafwijking Foffset -100   ms ppm
Gemiddeld zendvermogen PTX -1.4 V 4.5 5 LP/TxDis ctrl
Outer Optical Modulation Amplitude OMA 0.7 V 4.7 5 LP/TxDis ctrl
Zendvermogen in OMA minus TDECQ OMA-TDECQ -0.7 V V 5 ER≥4.5 dB
-0.6 V V 5 ER<4.5dB
Zender en dispersie oogsluiting voor PAM4 (TDECQ) (max) dBm V V dB 5
Gemiddeld uitgangsvermogen (laser uit) Poff V V -30 5
Side Mode Suppression Ratio SMSR V V Intern
Extinctieverhouding ER 3.5 V V Intern
RIN_OMA RIN V V -136 dB/Hz
Zenderreflectie Tref V V - Intern
Optische Return Loss Tolerantie ORLT V V 15.6 Intern
Ontvanger
Centrumgolflengte CW 1324.5 1331 1337.5 nm
1264.5 1271 1277.5 nm
Schadedrempel Pdamage 5.5 V V 5 31
Gemiddeld Rx-vermogen PRx -7.7 V 4.5 5
Ontvangstvermogen _OMAouter POMA V V 4.7 5

Ontvangstgevoeligheid _OMAouter

voor TDECQ < 1.4 dBvoor 1.4 dB ≤ TDECQ ≤ 3.4 dB

SEN _OMA

- V V

–7.5 +

TDECQ

dBm

5
Ref - V V - Intern
LosA -26 - V   5
LosDA - V V dBm 5
LosH 0.5 - V V Intern
SRS - V V dBm 5 CML-I
Gestresste oogsluiting voor PAM4 (SECQ)
3.4       dB Intern CML-I
3.4       dB Intern CML-I

1. GND is het symbool voor signaal- en voedingsgemeenschappelijk voor de QSFP28-module. Alle zijn gemeenschappelijk binnen de QSFP28-module en alle module spanningen worden naar dit potentieel verwezen, tenzij anders vermeld. Sluit deze rechtstreeks aan op het gemeenschappelijke aardvlak van het hostbord.

  • De ontvanger moet bestand zijn tegen, zonder schade, continue blootstelling aan een optisch ingangssignaal met dit gemiddelde vermogensniveau. De ontvanger hoeft niet correct te werken bij dit ingangsvermogen.
  • Gemiddeld ontvangstvermogen, elke lane (min) is informatief en niet de belangrijkste indicator van signaalsterkte.
  • Gemeten met conformiteitstestsignaal bij TP3 met behulp van het testpatroon PRBS31Q of scrambled idle voor gestresste ontvangergevoeligheid voor de BER= 2.4x10-4.
  • Gemeten met conformiteitstestsignaal bij TP3 (zie 3.11) voor de BER gespecificeerd in IEEE Std 802.3cu
  • Ceq is een coëfficiënt gedefinieerd in IEEE Std 802.3-2022 clausule 121.8.5.3 die rekening houdt met referentie-equalizer ruisversterking.
  • IV.







Elektrische KenmerkenParameter

Symbool Beschrijving Typisch Max. Eenheid Kalibratie 1
Ingang Differentiële Impedantie
Rin - V ms V Differentiële Data Uitgangsamplitude
V Intern-   V mVpp Differentiële terminatie mismatch (max)
D-mismatch - V V Overgangstijd, 20% tot 80%
-0.3   - V V Intern
Tr Tf 12 V V ModPrsL en IntL/ Rx los
V Intern-0.3 - V V Intern
V Intern2.0 - V Intern-0.5V Intern
Uitgang Differentiële Impedantie
Rout - V ms V Differentiële Data Uitgangsamplitude
V Intern- V V mVpp Differentiële terminatie mismatch (max)
D-mismatch - V V Overgangstijd, 20% tot 80%
Tr Tf 12 LVCMOS-I/O V   ModPrsL en IntL/ Rx los
V Intern0 IntL/LOSL ctrl V V Intern
V InternV Intern-0.5- V Intern0.3V Intern



Digitale DiagnostiekParameter

Symbool Nauwkeurigheid Eenheid Kalibratie Opmerkingen
0 tot 70 ±3 dB Intern VI.
0 tot Vcc ±3% V Intern VI.
0 tot 100 ±10% mA Intern VI.
-1.4 tot 4.5 ±3 dB Intern VI.
-7.7 tot 4.5 ±3 dB Intern VI.



Communicatie Interface Timing KenmerkenParameter

Symbool Beschrijving Max Eenheid Kalibratie Opmerkingen 1
t_init GND Tijd van stroom aan of hot plug totdat de module volledig functioneel is. Deze tijd is van toepassing op modules van Power Class 2 of hoger wanneer LPMode laag wordt getrokken door de host, en op alle modules van Power Class 1. Kamertemperatuur









LPMode Assert Tijd

ton_LPMode GND ms Tijd vanaf Tx Disable-bit ingesteld op 1 totdat de optische uitgang daalt onder 10% van nominaal. Rx LOS Assert Tijd
ton_LOS GND ms Tijd vanaf Tx Disable-bit ingesteld op 1 totdat de optische uitgang daalt onder 10% van nominaal. Tx Fault Assert Tijd
ton_Txfault GND ms Tijd vanaf Tx Disable-bit ingesteld op 1 totdat de optische uitgang daalt onder 10% van nominaal. Tx Disable Deassert Tijd
toff_TxDis GND ms Tijd vanaf Tx Disable-bit ingesteld op 1 totdat de optische uitgang daalt onder 10% van nominaal. Tx Disable Assert Tijd
ton_TxDis GND ms Tijd vanaf Tx Disable-bit ingesteld op 1 totdat de optische uitgang daalt onder 10% van nominaal. VII.



Pin DiagramVIII.



QSFP28-100G-BX10 100G QSFP28 BIDI-zendontvanger 10 km enkele LC 100G-zendontvanger 0





Pin DefinitiesPIN

Logica Symbool Beschrijving 00h

Seq.

Opmerkingen

1
LP/TxDis ctrl GND Massa 1 LP/TxDis ctrl LP/TxDis ctrl
31 Tx1n Zender Geïnverteerde Data Ingang 3 GND
Tx1n Zender Niet-Geïnverteerde Data uitgang 3 GND
GND Massa 1 LP/TxDis ctrl LP/TxDis ctrl
CML-I Tx1n Zender Geïnverteerde Data Ingang 3 GND
CML-I Tx1n Zender Niet-Geïnverteerde Data uitgang 3 GND
GND Massa 1 LP/TxDis ctrl LP/TxDis ctrl
LVTLL-I ResetL Module Selectie 3 GND
LVTLL-I ResetL Module Reset 3 GND
GND 3.3V Voeding Ontvanger 2 31 31
LVCMOS-I/O SDA 2-Draads Seriële Interface Klok 3 GND
LVCMOS-I/O SDA 2-Draads Seriële Interface Data 3 GND
GND Massa 1 LP/TxDis ctrl GND
CML-O Rx4p Ontvanger Niet-Geïnverteerde Data Uitgang 3 GND
CML-O Rx4p Ontvanger Geïnverteerde Data Uitgang 3 GND
GND Massa 1 LP/TxDis ctrl LP/TxDis ctrl
CML-O Rx4p Ontvanger Niet-Geïnverteerde Data Uitgang 3 GND
CML-O Rx4p Ontvanger Geïnverteerde Data Uitgang 3 GND
GND Massa 1 LP/TxDis ctrl LP/TxDis ctrl
GND Massa 1 LP/TxDis ctrl LP/TxDis ctrl
CML-O Rx4p Ontvanger Geïnverteerde Data Uitgang 3 GND
CML-O Rx4p Ontvanger Niet-Geïnverteerde Data Uitgang 3 GND
GND Massa 1 LP/TxDis ctrl LP/TxDis ctrl
CML-O Rx4p Ontvanger Geïnverteerde Data Uitgang 3 25
CML-O Rx4p Ontvanger Niet-Geïnverteerde Data Uitgang 3 GND
GND Massa 1 LP/TxDis ctrl LP/TxDis ctrl
LVTTL-O IntL/Rx_LOS Module Aanwezig 3 GND
LVTTL-O IntL/Rx_LOS Interrupt/Rx_LOS 3 32
GND +3.3 V Voeding Zender 2 31 31
GND +3.3 V Voeding 2 31 31
LVTTL-I LPMode/TxDIS Low Power Mode/Tx_Disable 3 32
GND Massa 1 LP/TxDis ctrl LP/TxDis ctrl
CML-I Tx1n Zender Niet-Geïnverteerde Data Ingang 3 GND
CML-I Tx1n Zender Geïnverteerde Data Uitgang 3 GND
GND Massa 1 LP/TxDis ctrl LP/TxDis ctrl
CML-I Tx1n Zender Niet-Geïnverteerde Data Ingang 3 GND
CML-I Tx1n Zender Geïnverteerde Data Uitgang 3 GND
GND Massa 1 LP/TxDis ctrl LP/TxDis ctrl


1. GND is het symbool voor signaal- en voedingsgemeenschappelijk voor de QSFP28-module. Alle zijn gemeenschappelijk binnen de QSFP28-module en alle module spanningen worden naar dit potentieel verwezen, tenzij anders vermeld. Sluit deze rechtstreeks aan op het gemeenschappelijke aardvlak van het hostbord.

2. Vcc Rx, Vcc1 en Vcc Tx zijn de voedingsspanningen voor de ontvanger en zender en moeten gelijktijdig worden toegepast. Vereisten gedefinieerd voor de hostzijde van de Host Edge Card Connector worden vermeld in MSA. De connectorpinnen zijn elk beoordeeld voor een maximale stroom van 1000 mA.

3. Twee Multi-Purpose Pins voor ondersteuning van Tx_DIS en Rx_LOS functie in de 100G QSFP28 LR1 BIDI module.

IX.




Gedeeltelijk BeheerinterfacePagina

Byte Bit Naam Beschrijving 00h
99 1 LP/TxDis ctrl LPMode/TxDis ingangs signaal controle. Zie SFF8679 voor een volledige beschrijving. 0b = LPMode 1b = TxDIS 0
IntL/LOSL ctrl IntL/LOSL uitgangssignaal controle. Zie SFF-8679 voor een volledige beschrijving. 0b = IntL 1b = LOSL X.





Module Voedingsspecificatie100G QSFP28 LR1 BIDI heeft een voeding van 3.3V nodig, de volgende figuur toont de timing van de initiële module inschakeling in Low Power Mode, en de latere overgang naar volledige voedingsmodus nadat het hostsysteem deze heeft ingeschakeld via de twee-draads interface. En toont de voedingen naar de module en de bijbehorende stroomwaarden. Module voeding verwijst naar SFF-8679 TABEL 5-6.

100G QSFP28 LR1 BIDI INRUSH CURRENT TIMING

XI

QSFP28-100G-BX10 100G QSFP28 BIDI-zendontvanger 10 km enkele LC 100G-zendontvanger 1




Mechanisch Diagram

QSFP28-100G-BX10 100G QSFP28 BIDI-zendontvanger 10 km enkele LC 100G-zendontvanger 2
