| MOQ: | 1 stuk |
| Standaardverpakking: | 4pcs/plastic plaat, |
| Leveringstermijn: | Binnen 1-3 het werkdagen |
| Betaalmethode: | L/C, T/T, Western Union, creditcard |
| Toeleveringskapaciteit: | 10.000 PCs per maand |
(QSFP28-100G-SR4)

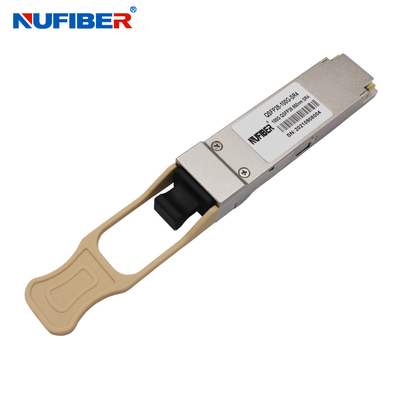

QSFP28-100G-SR4 100Gb/s QSFP28 Multimode transceiver 100m 850nm MPO/MTP
Hot Pluggable, MTP/MPO connector, 850nm, VCSEL, Multimode
De QSFP28-100G-SR4 is een transceiver module ontworpen voor 100m optische communicatie toepassingen.3bm CAUI-4 chip naar module elektrische standaard ITU-T G.959.1-2012-02 standaard. De module omzet 4 ingangskanalen (ch) van 25,78 Gbps naar 27,95 Gbps elektrische gegevens in 4 lijnen optische signalen,en ze in één kanaal multiplexen voor optische transmissie van 100 Gb/sOmgekeerd, aan de ontvangerzijde, de module optisch de-multiplex een 100Gb/s input in 4 lanes signalen, en zet ze om in 4 lanes output elektrische gegevens.
Kenmerken
Toepassingen
Optische parameters
| Parameter | Symbool | Min. | Type | Maximaal | Eenheid | Notitie | |
| Gegevenspercentage per kanaal | - | 25.78125 | Gbit/s | ||||
| Energieverbruik | - | 2.5 | 3.5 | W | |||
| Voedingsstroom | Icc | 0.75 | 1.0 | Een | |||
| Beheersing van I/O-spanning | HIV | 2.0 | Vcc | V | |||
| Beheersing I/O laagspanning | VIL | 0 | 0.7 | V | |||
| Interkanaalscheiding | TSK | 150 | P's | ||||
| RESETL Duur | 10 | Wij. | |||||
| RESETL Tijd voor het afzeggen | 100 | ms | |||||
| Kracht op tijd | 100 | ms | |||||
| Transmitter | |||||||
| Tolerantie van de uitgangsspanning aan één eind | 0.3 | 4 | V | 1 | |||
| Voltage-toleranties voor gemeenschappelijke modus | 15 | mV | |||||
| Transmissie-invoerverschilspanning | VI. | 120 | 1200 | mV | |||
| Impedantie van het ingangsverschil | ZIN | 80 | 100 | 120 | |||
| Dataafhankelijke input-jitter | DDJ | 0.1 | UI | ||||
| Gegevensinvoer Totaal Jitter | TJ | 0.28 | UI | ||||
| Ontvanger | |||||||
| Tolerantie van de uitgangsspanning aan één eind | 0.3 | 4 | V | ||||
| Rx Uitgangsspanningverschil | Vo | 600 | 800 | mV | |||
| Rx Uitgangsspanning | Tr/Tf | 35 | ps | 1 | |||
| Totaal Jitter | TJ | 0.7 | UI | ||||
| Deterministische Jitter | DJ | 0.42 | UI | ||||
Informatie over bestellingen
| 100G QSFP28 | ||||||
| QSFP28-100G-SR4 | 103.1 Gbp | 850 nm | Geldmarktfondsen | MTP/MPO | 100 meter | VCSEL 850 nm |
| QSFP28-100G-LR4 | 103.1 Gbp | 1310 nm | SMF | LC-duplex | 10 km | DML 1310nm |
| QSFP28-100G-ER4 | 103.1 Gbps | 1310 nm | SMF | LC Duplex | 25 km-40 km | 4x EML |
| QSFP28-100G-PSM4 | 103.1 Gbp | 1310 nm | SMF | MTP/MPO | 500 meter | 4x DFB |
| QSFP28-100G-LR-S | 103.1 Gbp | 1310 nm | SMF | MTP/MPO | 2 km | 4x DFB |
| QSFP28-100G-CWDM4-S | 103.1 Gbp | CWDM | SMF | LC-duplex | 2 km | DML CWDM |
| 1271~1331 nm | ||||||
| QSFP28-100G-CWDM4-L | 103.1 Gbp | CWDM | SMF | LC-duplex | 10 km | DML CWDM |
| 1271~1331 nm | ||||||
Producten tonen
Toepassingen:
Certificering
Verpakking en verzending
Fabrieksshow
|
|
