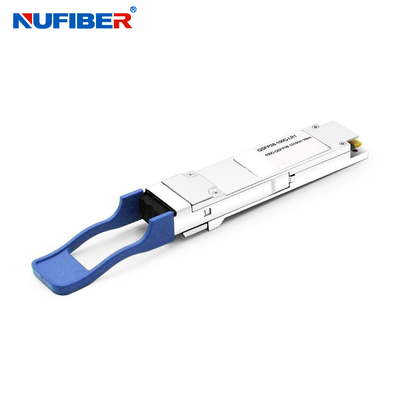

100G QSFP28 LR4 10KM Duplex Optische de Zendontvangermodule van LC DDM 1310nm

MOQ:	1 stuk
Standaardverpakking:	4pcs/plastic plaat,
Leveringstermijn:	Binnen 1-3 het werkdagen
Betaalmethode:	L/C, T/T, Western Union, creditcard
Toeleveringskapaciteit:	10.000 PCs per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

NuFiber

Certificering

CE FCC Rohs

Modelnummer

QSFP28-100G-LR4

Gegevenspercentage:

100Gb/s

golflengte:

1270-1330nm

Afstand:

10 km

Verbinding:

Ondersteuning

Vlakken:

Alleenstaande

Stroomvoorziening:

Werktemperatuur:

0~70°C

Garantie:

1 jaar

Vervaldatum:

Huawei, Cisco, HP, H3C…

Vervaardiging:

- Ja, dat klopt.

Markeren:

1310nm optische Zendontvangermodule

10km Optische Zendontvangermodule

De Zendontvanger van DDM 100G QSFP28

Productbeschrijving

Compatibele 100G QSFP28 LR4 10KM Duplex LC DDM 1310nm Optische Transceivermodule 100G QSFP28

(QSFP28-100G-LR4)

100 Gb/s 10 km QSFP28-transceiver

Warm aansluitbaar, duplex LC-aansluiting, enkel modus

1270 nm, 1290 nm, 1310 nm en 1330 nm

Beschrijving

De QSFP28-100G-LR4 is een transceiver module ontworpen voor 10 km optische communicatie toepassingen.3bm CAUI-4 chip naar module elektrische standaard ITU-T G.959.1-2012-02 standaard. De module omzet 4 ingangskanalen (ch) van 25,78 Gbps naar 27,95 Gbps elektrische gegevens in 4 lijnen optische signalen,en ze in één kanaal multiplexen voor optische transmissie van 100 Gb/sOmgekeerd, aan de ontvangerzijde, de module optisch de-multiplex een 100Gb/s input in 4 lanes signalen, en zet ze om in 4 lanes output elektrische gegevens.
De centrale golflengten van de 4 banden zijn 1270 nm, 1290 nm, 1310 nm en 1330 nm. Het bevat een duplex LC-connector voor de optische interface en een 38-pin-connector voor de elektrische interface.Om de optische verspreiding in het langeafstandsstelsel te minimaliseren, moet in deze module enkelmodusvezel (SMF) worden toegepast.

Kenmerken

4 rijstroken MUX/DEMUX ontwerp
Geïntegreerde CWDM TOSA / ROSA voor maximaal 10 km bereik over SMF
Ondersteuning van 100GBASE-CWDM4 voor lijnsnelheid 103,125 Gbps en OTU4 voor lijnsnelheid 111,81 Gbps
Geaggregeerde bandbreedte > 100 Gbps
Duplex LC-aansluitingen
Voldoet aan IEEE 802.3-2012, clausule 88, IEEE 802.3bm CAUI-4 chip-to-module elektrische norm ITU-T G.959.1-2012-02 norm ·
Eenmalige +3,3V-toevoer in werking
Ingebouwde digitale diagnostische functies
Temperatuurbereik 0°C tot 70°C
RoHS-compliant onderdeel

Toepassingen

Lokaal netwerk (LAN)
Wide Area Network (WAN)
Ethernet-switches en routertoepassingen

Optische parameters

Parameter	Symbool	Min.	Type		Maximaal	Eenheid	Notitie
Gegevenspercentage per kanaal		-	25.78125			Gbit/s
Energieverbruik		-	2.5		3.5	W
Voedingsstroom	Icc		0.75		1.0	Een
Beheersing van I/O-spanning	HIV	2.0			Vcc	V
Beheersing I/O laagspanning	VIL	0			0.7	V
Interkanaalscheiding	TSK				150	P's
RESETL Duur			10			Wij.
RESETL Tijd voor het afzeggen					100	ms
Kracht op tijd					100	ms
Transmitter
Tolerantie van de uitgangsspanning aan één eind		0.3		4		V	1
Voltage-toleranties voor gemeenschappelijke modus		15				mV
Transmissie-invoerverschilspanning	VI.	120		1200		mV
Impedantie van het ingangsverschil	ZIN	80	100	120
Dataafhankelijke input-jitter	DDJ			0.1		UI
Gegevensinvoer Totaal Jitter	TJ			0.28		UI
Ontvanger
Tolerantie van de uitgangsspanning aan één eind		0.3		4		V
Rx Uitgangsspanningverschil	Vo		600	800		mV
Rx Uitgangsspanning	Tr/Tf			35		ps	1
Totaal Jitter	TJ			0.7		UI
Deterministische Jitter	DJ			0.42		UI

Informatie over bestellingen

100G QSFP28
QSFP28-100G-SR4	103.1 Gbp	850 nm	Geldmarktfondsen	MTP/MPO	100 meter	VCSEL 850 nm
QSFP28-100G-LR4	103.1 Gbp	1310 nm	SMF	LC-duplex	10 km	DML 1310nm
QSFP28-100G-ER4	103.1 Gbps	1310 nm	SMF	LC Duplex	25 km-40 km	4x EML
QSFP28-100G-PSM4	103.1 Gbp	1310 nm	SMF	MTP/MPO	500 meter	4x DFB
QSFP28-100G-LR-S	103.1 Gbp	1310 nm	SMF	MTP/MPO	2 km	4x DFB
QSFP28-100G-CWDM4-S	103.1 Gbp	CWDM	SMF	LC-duplex	2 km	DML CWDM
QSFP28-100G-CWDM4-S	103.1 Gbp	1271~1331 nm	SMF	LC-duplex	2 km	DML CWDM
QSFP28-100G-CWDM4-L	103.1 Gbp	CWDM	SMF	LC-duplex	10 km	DML CWDM
QSFP28-100G-CWDM4-L	103.1 Gbp	1271~1331 nm	SMF	LC-duplex	10 km	DML CWDM

Producten tonen

Toepassingen:

100G QSFP28 LR4 10KM Duplex Optische de Zendontvangermodule van LC DDM 1310nm 2

100G QSFP28 LR4 10KM Duplex Optische de Zendontvangermodule van LC DDM 1310nm 3

Verpakking en verzending

100G QSFP28 LR4 10KM Duplex Optische de Zendontvangermodule van LC DDM 1310nm 4

100G QSFP28 LR4 10KM Duplex Optische de Zendontvangermodule van LC DDM 1310nm 5
