| MOQ: | 1 stuk |
| Standaardverpakking: | 10pcs/plastic zak, 500pcs/carton |
| Leveringstermijn: | Binnen 1-3 het werkdagen |
| Betaalmethode: | L/C, T/T, Western Union, Creditcard |
| Toeleveringskapaciteit: | 10.000 PCs per maand |

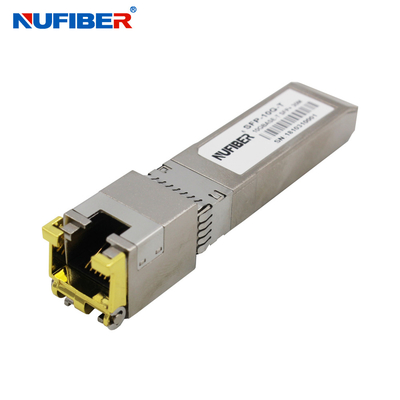

Huawei Compatible 10G BASE-T Koperen SFP-Module 30m Rj45 sfp-module transceiver
SFP+-10GBASE-T koper kleine vorm Pluggable (SFP) transceivers zijn gebaseerd op de SFP Multi Source Agreement (MSA).5Gbase-T / 1000base-T-normen zoals gespecificeerd in IEEE Std 802.3. SFP+-10GBASE-T gebruikt de RX_LOS-pin van de SFP voor linkindicatie. Als je de TX_DISABLE-pin van de SFP ophaalt, wordt de PHY IC opnieuw ingesteld.
Kenmerken
Kabellengte
| Standaard | Kabel | Bereik | Hostpoort |
| 10Gbase-T | De volgende categorieën: | 30 m | XFI |
| 5Gbase-T/2.5Gbase-t | Categorie 5E | 50 meter | 5GBase-R/2.5GBase-X |
| 1000basis-T | Categorie 5E | 100 meter | 1000basis-FX |
Optische parameters
| Parameter | Symbool | - Min. | Typisch | Max, ik ben er klaar voor. | Eenheden | Opmerkingen/voorwaarden |
| Voedingsstroom | Is | 320 | 375 | mA | 1.2W maximaal vermogen over het volledige spannings- en temperatuurbereik. | |
| Inlaatspanning | Vcc | 3.13 | 3.3 | 3.47 | V | Verwezen naar GND |
| Overspanningsstroom | Uitstorting | 30 | mA | Warm aansluiting boven vaste stroom. |
Signalen voor lage snelheid
| Snelheidssignalen, elektronische kenmerken | |||||
| Parameter | Symbool | Min. | Maximaal | Eenheid | Opmerkingen/voorwaarden |
| SFP-uitvoer laag | VOL | 0 | 0.5 |
V
|
4.7k tot 10k optrek naar host_Vcc, gemeten aan de gastheerzijde van de aansluiting |
| SFP-uitvoer HIGH | VOH | host_Vcc -0.5 | host_Vcc + 0.3 |
V
|
4.7k tot 10k optrek naar host_Vcc, gemeten aan de gastheerzijde van de aansluiting |
| SFP-invoer laag | VIL | 0 | 0.8 | V |
4.7 km tot 10 km optrek naar Vcc, gemeten aan de SFP-kant van de aansluiting
|
| SFP-invoer HIGH | HIV | 2 | Vcc + 0.3 | V |
4.7 km tot 10 km optrek naar Vcc, gemeten aan de SFP-kant van de aansluiting |
Hoge-snelheid elektrische interface
| Hoge-snelheid elektrische interfaceTransmissielijn-SFP | ||||||
| Parameter | Symbool | Min. | Type | Maximaal | Eenheid | Opmerkingen/voorwaarden |
| Lijnfrequentie | fL | 125 | MHz |
5-niveau codering, per IEEE 802.3 |
||
| Tx Uitgangsimpedantie | Zout, TX. | 100 | Ohm. |
Differentieel, voor iedereen frequenties tussen 1 MHz en 125 MHz |
||
| Rx Inputimpedantie | Zin, RX. | 100 | Ohm. |
Differentieel, voor iedereen frequenties tussen 1 MHz en 125 MHz |
||
| Hoge-snelheid elektrische interface, host-SFP | ||||||
| Parameter | Symbool | Min. | Type | Maximaal | Eenheid | Opmerkingen/voorwaarden |
|
Eenvoudige gegevensinvoer schommel |
Vinsing | 250 | 1200 |
mV
|
Eénkant | |
|
Eenvoudige gegevensuitvoer schommel |
Voutsing | 350 | 800 | mV | Eénkant | |
| Tijdstip van opkomst/val | Tr,Tf | 175 | Psec | 20% tot 80% | ||
| Tx Invoerimpedantie | Zin | 50 | Ohm. | Eénkant | ||
| Rx Uitgangsimpedantie | Zout | 50 | Ohm. | Eénkant | ||
Informatie over bestellingen
| SFP met twee vezelsTransceiver | |
| Deelnummer | Productbeschrijving |
| 155Mbp/s SFPTransceiver | |
| Voor de toepassing van deze verordening geldt de volgende bepalingen: | 155Mbps, 850nm MM 2km Dual LC, DDM 0°C~+70°C |
| De in punt 1 bedoelde gegevens worden gebruikt voor de beoordeling van de kwaliteit van het product. | 155Mbps, 1310nm MM 2km Dual LC, DDM 0°C~+70°C |
| Vervaardiging van elektrische motoren | 155 Mbps, 1310nm SM 20km Dual LC, DDM 0°C~+70°C |
| Vervaardiging van elektrische voertuigen | 155 Mbps, 1310nm SM 40km Dual LC, DDM 0°C~+70°C |
| Voor de toepassing van deze verordening geldt de volgende bepalingen: | 155 Mbps, 1550nm SM 80km Dual LC, DDM 0°C~+70°C |
| Vervaardiging van elektrische voertuigen | 155Mbps, 1550nm SM 120km Dual LC, DDM 0°C~+70°C |
| 1.25Gbps SFPTransceiver | |
| GE-SX-MM850 | 1.25Gbps, 850nm MM 500m Dual LC, DDM 0°C~+70°C |
| GE-SX-MM1310 | 1.25gbps, 1310nm MM 2km Dual LC, DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1.25Gbps, 1310nm SM 20km Dual LC, DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1.25Gbps, 1310nm SM 40km Dual LC, DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1.25Gbps, 1550nm SM 60km Dual LC, DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1.25Gbps, 1550nm SM 80km Dual LC, DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1.25Gbps, 1550nm SM 120km Dual LC, DDM 0°C~+70°C |
| 10 Gbps SFPTransceiver | |
| SFP+-10GB-SR | 10G SFP+ SR Multi-modus dubbelvezel LC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRM Multi-modus dubbelvezel LC 1310nm 220M |
| SFP+-10GB-LR | 10G SFP+ LR Single-mode dual fiber LC 1310nm 20km |
| SFP+-10GB-ERM | 10G SFP+ER Single-mode dubbelvezel LC 1310nm 40km |
| SFP+-10GB-ER | 10G SFP+ER Single-mode dubbelvezel LC 1550nm 40km |
| SFP+-10GB-ZR | 10G SFP+ZR Single-mode dubbelvezel LC 1550nm 80km |
| XFPTransceiver | |
| XFP-10G-SR | 10G XFP SR Multi-modus dual fiber LC 850nm 300M |
| XFP-10G-LRM | 10G XFP LRM Single mode dual fiber LC 1310nm 10kM |
| XFP-10G-LR | 10G XFP LR Single mode dual fiber LC 1310nm 20km |
| XFP-10G-ER | 10G XFP ER Single mode dual fiber LC 1550nm 40km |
| XFP-10G-ZR | 10G XFP ZR Single mode dual fiber LC 1550nm 80km |
