| MOQ: | 1 stuk |
| Standaardverpakking: | 10pcs/plastic zak, 500pcs/carton |
| Leveringstermijn: | Binnen 1-3 het werkdagen |
| Betaalmethode: | L/C, T/T, Western Union, Creditcard |
| Toeleveringskapaciteit: | 10.000 PCs per maand |

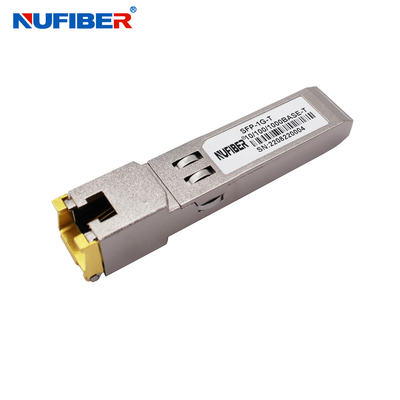

10/100/1000Mbps Koperen RJ45 UTP Cat5 kabel Module 100 meter
10/100/1000 koperen SFP-transceiver is een hoogwaardige, kosteneffectieve module die voldoet aan de Gigabit Ethernet- en 10/100/1000BASE-T-normen zoals gespecificeerd in IEEE 802. 3-2002 en IEEE 802.3ab,die een gegevenssnelheid van 10/100/1000Mbps ondersteunt tot 100 meter over een niet-geschermde kabel van categorie 5 met gedraaid paar.
De GLC-T10/100/1000 ondersteunt 10/100/1000 Mbps full duplex data-links met 5-niveaus Pulse Amplitude Modulation (PAM) signalen.Alle vier de paren in de kabel worden gebruikt met symbool snelheid op 250Mbps op elk paar.
De GLC-T10/100/1000 biedt standaard serie-ID-informatie die voldoet aan SFP MSA, die kan worden geopend met een adres van A0h via het 2-draad serie CMOS EEPROM-protocol.De fysieke IC kan ook worden geopend via 2-draad seriebus op adres ACh.
Kenmerken
Toepassingen
Optische parameters
| Parameter | Symbool | - Min. | Typisch | Max, ik ben er klaar voor. | Eenheden | Opmerkingen/voorwaarden |
| Voedingsstroom | Is | 320 | 375 | mA | 1.2W maximaal vermogen over het volledige spannings- en temperatuurbereik. | |
| Inlaatspanning | Vcc | 3.13 | 3.3 | 3.47 | V | Verwezen naar GND |
| Overspanningsstroom | Uitstorting | 30 | mA | Warm aansluiting boven vaste stroom. |
| Parameter | Symbool | - Min. | Max, ik ben er klaar voor. | Eenheden | Opmerkingen/voorwaarden |
| SFP-uitvoer laag | VOL | 0 | 0.5 | V | 4.7k tot 10k pull-up naar host_Vcc. |
| SFP-uitvoer HIGH | VOH | host_Vcc -0.5 | host_Vcc + 0.3 | V | 4.7k tot 10k pull-up naar host_Vcc. |
| SFP-invoer laag | VIL | 0 | 0.8 | V | 4.7 km tot 10 km optrek naar Vcc. |
| SFP-invoer HIGH | 2 | Vcc + 0,3 V | V | 4.7 km tot 10 km optrek naar Vcc. |
| Transmissielijn-SFP | ||||||
| Parameter | Symbool | - Min. | Typisch | Max, ik ben er klaar voor. | Eenheden | Opmerkingen/voorwaarden |
| Lijnfrequentie | fL | 125 | MHz | 5-niveaucodering, per IEEE 802.3 | ||
| Tx Uitgangsimpedantie | Zout, TX. | 100 | Ohm. | Differentieel | ||
| Rx Inputimpedantie | Zin, RX. | 100 | Ohm. | Differentieel | ||
Producten tonen
Fabrieksshow
|
|
