| MOQ: | 1 stuk |
| Standaardverpakking: | 10pcs/plastic zak, 200pcs/carton |
| Leveringstermijn: | Binnen 1-3 het werkdagen |
| Betaalmethode: | L/C, T/T, Western Union, creditcard |
| Toeleveringskapaciteit: | 100.000 PCs per Maand |

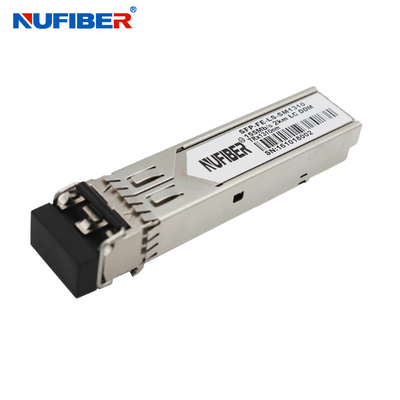

NuFiber's SFP-SX-MM1310 Transceiver is een hoogwaardige, kosteneffectieve module met een duplex LC-optische interface.Standaard CML met wisselstroomcouplage voor snelheidssignalen en LVTTL-controlesignalen en -monitorsignalenHet ontvangende gedeelte gebruikt een PIN-ontvanger en de zender gebruikt een 1310nm VCSEL-laser, tot 14dB linkbudge zorgen voor deze module SONET OC-3/SDH STM-1 2Km toepassing.
¢ Tot 155 Mb/s dataverbindingen
Hot aansluitbaar
Duplex LC-connector
¢ Tot 550 m op 50/125 μm MMF
VCSEL-laserzender van 850 nm
¢Een enkele +3,3V voedingsbron
¢ Maximaal vermogen < 1 W
-40°C tot 85°C/-5°C tot 85°C/-0°C tot 70°C Versie beschikbaar
- RoHS-compliant en loodvrij
►SONET OC-3/SDH STM-1
►Snel Ethernet
►Andere optische verbindingen
Optische parameters ((TOP = -40 tot 85 °C, VCC = 3,135 tot 3,465 volt)
| Parameter | Symbool | - Min. | Typisch | Max, ik ben er klaar voor. | Eenheid | Notitie |
| Transmitter sectie: | ||||||
| Centrale golflengte | λc | 840 | 850 | 860 | nm | |
| Spectrumbreedte | σ | 0.85 | nm | |||
| Optisch uitgangsvermogen | Pout | - 10 | -3 | dBm | 1 | |
| Optische stijging/valtijd | tr / tf | 500 | ps | 2 | ||
| Uitstervingspercentage | Spoedeisende hulp | 8.2 | dB | |||
| Geproduceerde Jitter (piek tot piek) | JTXp-p | 0.07 | UI | 3 | ||
| Gegenereerde Jitter (rms) | JTXrms | 0.07 | UI | 3 | ||
| Oogmasker voor optische output | Voldoet aan G.957 (veiligheidscategorie 1 laser) | |||||
| Ontvanger: | ||||||
| Optische inlaatgolflengte | λc | 770 | 870 | nm | ||
| Overbelasting van ontvanger | Pol | -8 | dBm | 4 | ||
| RX-gevoeligheid | Sen | - 24 | dBm | 4 | ||
| RX_LOS Bevestigen | Verlies A | -40 | dBm | |||
| RX_LOS Verwijderen | Verlies D | - 25 | dBm | |||
| RX_LOS hysterese | LOS H | 0.5 | dB | |||
| Algemene specificaties: | ||||||
| Gegevenspercentage | BR | 155 | Mb/s | |||
| Bitfoutpercentage | BER | 10-12 | ||||
| Max. Ondersteunde verbindingslengte op 50/125μm MMF@155Mb/s | LMAX | 2 | km | |||
| Totale systeembegroting | LB | 14 | dB | |||
Producten tonen:
Verpakking en verzending
Fabrieksshow
Bestelgegevens:
| Dual Fiber SFP-zender | |
| Deelnummer | Productbeschrijving |
| 155Mbp/s SFP-zender | |
| Voor de toepassing van deze verordening geldt de volgende bepalingen: | 155Mbps, 850nm MM 2km Dual LC, DDM 0°C~+70°C |
| De in punt 1 bedoelde gegevens worden gebruikt voor de beoordeling van de kwaliteit van het product. | 155Mbps, 1310nm MM 2km Dual LC, DDM 0°C~+70°C |
| Vervaardiging van elektrische motoren | 155 Mbps, 1310nm SM 20km Dual LC, DDM 0°C~+70°C |
| Vervaardiging van elektrische voertuigen | 155 Mbps, 1310nm SM 40km Dual LC, DDM 0°C~+70°C |
| Voor de toepassing van deze verordening geldt de volgende bepalingen: | 155 Mbps, 1550nm SM 80km Dual LC, DDM 0°C~+70°C |
| Vervaardiging van elektrische voertuigen | 155Mbps, 1550nm SM 120km Dual LC, DDM 0°C~+70°C |
| 1.25Gbps SFP-zender | |
| GE-SX-MM850 | 1.25Gbps, 850nm MM 500m Dual LC, DDM 0°C~+70°C |
| GE-SX-MM1310 | 1.25gbps, 1310nm MM 2km Dual LC, DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1.25Gbps, 1310nm SM 20km Dual LC, DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1.25Gbps, 1310nm SM 40km Dual LC, DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1.25Gbps, 1550nm SM 60km Dual LC, DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1.25Gbps, 1550nm SM 80km Dual LC, DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1.25Gbps, 1550nm SM 120km Dual LC, DDM 0°C~+70°C |
| 10 Gbps SFP-zender | |
| SFP+-10GB-SR | 10G SFP+ SR Multi-modus dubbelvezel LC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRM Multi-modus dubbelvezel LC 1310nm 220M |
| SFP+-10GB-LR | 10G SFP+ LR Single-mode dual fiber LC 1310nm 20km |
| SFP+-10GB-ER | 10G SFP+ER Single-mode dubbelvezel LC 1550nm 40km |
| SFP+-10GB-ZR | 10G SFP+ZR Single-mode dubbelvezel LC 1550nm 80km |
| SFP+10G40-CWDM | 1470 ~ 1610nm CWDM SFP+ 40km |
| SFP+10G80-CWDM | 1470~1570nm CWDM SFP+ 80km |
| SFP+10G80-CWDM | 1590~1610nm CWDM SFP+ 80km |
| SFP+10G40-DWDM | DWDM SFP+ 40 km |
| SFP+10G80-DWDM | DWDM SFP+ 80 km |
| NF-CWDM-XFP40 | 1470 ~ 1610nm CWDM XFP 40 km |
| NF-CWDM-XFP80 | 1470~1570nm CWDM XFP 80 km |
| NF-CWDM-XFP80 | 1590~1610nm CWDM XFP 80km |
| NF-DWDM-XFP40 | DWDM XFP 40 km |
| NF-DWDM-XFP80 | DWDM XFP 80 km |
| NF-DWDM-XFP100 | DWDM XFP100km |
|
|
