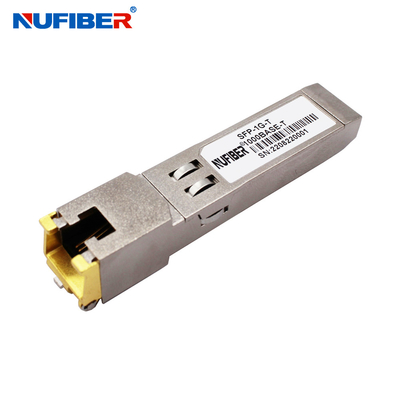

10 / 100 / 1000BASE-T koperen SFP-transceiver RJ45 100 m-module
Productdetails:
| Plaats van herkomst: | CHINA |
| Merknaam: | NUFIBER |
| Certificering: | CE FCC Rohs |
| Modelnummer: | SFP-GE-t |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stuk |
|---|---|
| Verpakking Details: | 10 stks/plastic zak, 500 stks/doos; |
| Levertijd: | Binnen 1-3 het werkdagen |
| Betalingscondities: | L/C, T/T, Western Union, Creditcard |
| Levering vermogen: | 10.000 PCs per maand |
|
Gedetailleerde informatie |
|||
| Datasnelheid: | 1.25Gb/S | Afstand: | 100M |
|---|---|---|---|
| Connector: | RJ45 | DDM: | Steun |
| Stroomvoorziening: | 3.3V | Werktemperatuur: | 0~70℃ |
| Compatibiliteit: | Cisco, HP, Huawei, Finisar… | Fabrikant: | ja |
| Hoog licht: | 1.25G SFP-transceiver 100m,CE koperen SFP-transceiver,3.3V koperen SFP-transceiver |
||
Productomschrijving
Aangepaste 10/100/1000BASE-T SFP koperen RJ-45 100m zendontvangermodule koperen SFP-zendontvanger
Beschrijving
10/100/1000 koperen SFP-transceiver is een hoogwaardige, kosteneffectieve module die voldoet aan de Gigabit Ethernet- en 10/100/1000BASE-T-normen zoals gespecificeerd in IEEE 802.3-2002 en IEEE 802.3ab, die 10/100/1000Mbps ondersteunen datasnelheid tot 100 meter bereik via niet-afgeschermde twisted-pair categorie 5 kabel.
De GLC-T10/100/1000 ondersteunt 10/100/1000 Mbps full duplex datalinks met 5-niveau Pulse Amplitude Modulation (PAM) signalen.Alle vier de paren in de kabel worden gebruikt met een symboolsnelheid van 250 Mbps op elk paar.
De GLC-T10/100/1000 biedt standaard seriële ID-informatie die voldoet aan SFP MSA, die toegankelijk is met het adres A0h via het 2-draads seriële CMOS EEPROM-protocol.Het fysieke IC is ook toegankelijk via een 2-draads seriële bus op adres ACh.
Functies
- Tot 1,25 Gb/s bidirectionele datalinks
- Hot-pluggable SFP-voetafdruk
- Uitgebreid temperatuurbereik van de behuizing (-40°C tot +85°C)
- Volledig metalen behuizing voor lage EMI
- Lage vermogensdissipatie
- Compacte RJ-45-connectorconstructie
- Gedetailleerde productinformatie in EEPROM
- +3.3V enkele voeding
- Toegang tot fysieke laag IC via 2-draads seriële bus
- 10/100/1000 BASE-T-werking in hostsystemen met SGMII-interface
- Voldoet aan SFP MSA
- Voldoet aan IEEE-norm 802.3TM-2002
- Voldoet aan FCC 47 CFR deel 15, klasse B
- RoHS-conforme producten
toepassingen
- 1,25 Gigabit Ethernet via Cat 5-kabel
- Switch/Router naar Switch/Router Link
- Snelle I/O voor bestandsservers
Optische parameters
| Parameter | Symbool | min. | Typisch | Max. | Eenheden | Opmerkingen/voorwaarden |
| Voedingsstroom | Is | 320 | 375 | mA | Maximaal vermogen van 1,2 W over het volledige spannings- en temperatuurbereik.Zie waarschuwing hieronder | |
| Ingangsspanning | Vcc | 3.13 | 3.3 | 3.47 | V | Verwezen naar GND |
| Piekstroom | Isurge | 30 | mA | Hot plug boven stationaire stroom.Zie waarschuwingsnota |
| Parameter | Symbool | min. | Max. | Eenheden | Opmerkingen/voorwaarden |
| SFP-uitvoer LAAG | VOL | 0 | 0,5 | V | 4.7k tot 10k pull-up naar host_Vcc. |
| SFP-uitvoer HOOG | VOH | host_Vcc -0,5 | host_Vcc + 0.3 | V | 4.7k tot 10k pull-up naar host_Vcc. |
| SFP-ingang LAAG | VIL | 0 | 0,8 | V | 4.7k tot 10k pull-up naar Vcc. |
| SFP-invoer HOOG | 2 | Vcc + 0,3 V | V | 4.7k tot 10k pull-up naar Vcc. |
| Transmissielijn-SFP | ||||||
| Parameter | Symbool | min. | Typisch | Max. | Eenheden | Opmerkingen/voorwaarden |
| Lijnfrequentie | fL | 125 | MHz | Codering op 5 niveaus, volgens IEEE 802.3 | ||
| Tx-uitgangsimpedantie | Zout, TX | 100 | Ohm | Differentieel | ||
| Rx-ingangsimpedantie | Zin,RX | 100 | Ohm | Differentieel | ||
