| MOQ: | 1 paar |
| Standaardverpakking: | 10pcs/plastic zak, 500pcs/carton, kartongrootte: 455*328*280mm |
| Leveringstermijn: | 1-3 werkdagen |
| Betaalmethode: | L/C, T/T, Western Union |
| Toeleveringskapaciteit: | 100, 000 stuks per maand |

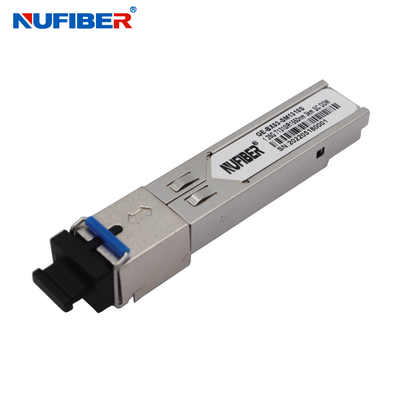

NuFiber's GE-BX03-SM1310S- en GE-BX20-SM1550ST-transceivers zijn een hoogwaardige, kosteneffectieve module met een enkele SC-optische interface.Deze zijn compatibel met de Small Form Factor Pluggable Multi-Sourcing Agreement (MSA) en digitale diagnostische functies zijn beschikbaar via de in SFF-8472 gespecificeerde 2-draad seriebus.Het ontvangende gedeelte gebruikt een PIN-ontvanger en de zender gebruikt een 1310 nm FP-laser, tot 14 dB linkbudge zorgen voor deze module 1000Base-LX Ethernet 3km toepassing.
Kenmerken
Toepassingen
Optische parameters ((T)OP=-40naar85°C, VCC = 3.135Tot drie.465Volts)
| Parameter | Symbool | Min.. | Typisch | Maximaal. | Eenheid | Notitie |
| Transmitter sectie: | ||||||
| Centrale golflengte | Lc. | 1270 | 1310 | 1600 | nm | |
| Spectrumbreedte (RMS) | σRMS | 4 | nm | |||
| Optisch uitgangsvermogen | PUit | -9 | -3 | dBm | 1 | |
| Uitstervingspercentage | Spoedeisende hulp | 9 | dB | |||
| Optische stijging/valtijd | tr/ tf | 260 | ps | 2 | ||
| Relatieve geluidsintensiviteit | RIN | - 120 | dB/Hz | |||
| Totale bijdrage van Jitter | TX Δ TJ | 0.284 | UI | 3 | ||
| Oogmasker voor optische output | Voldoet aan IEEE802.3 z (veiligheidscategorie 1 laser) | |||||
| Ontvanger: | ||||||
| Optische inlaatgolflengte | Lc. | 1530 | 1550 | 1570 | nm | |
| Overbelasting van ontvanger | P- Ja. | -3 | dBm | 4 | ||
| RX-gevoeligheid | Sen | - 24 | dBm | 4 | ||
| RX_LOS Bevestigen | LossenEen | -40 | dBm | |||
| RX_LOS Verwijderen | LossenD | - 25 | dBm | |||
| RX_LOS hysterese | LossenH | 0.5 | dB | |||
| Algemene specificaties: | ||||||
| Gegevenspercentage | BR | 1.25 | Gebruikersnaam | |||
| Bitfoutpercentage | BER | 10-12 | ||||
| Max. Ondersteunde lijnlengte op 9/125μm SMF@1.25Gb/s | LMaximaal | 20 | km | |||
| Totale systeembegroting | LB | 14 | dB | |||
Productshow
Fabrieksshow
|
|
