| MOQ: | 1 stuk |
| Standaardverpakking: | 10 -stcs/plastic zak, 500 stks/doos |
| Leveringstermijn: | Binnen 1-3 werkdagen |
| Betaalmethode: | L/C, T/T, Western Union, creditcard |
| Toeleveringskapaciteit: | 100.000 pc's per maand |

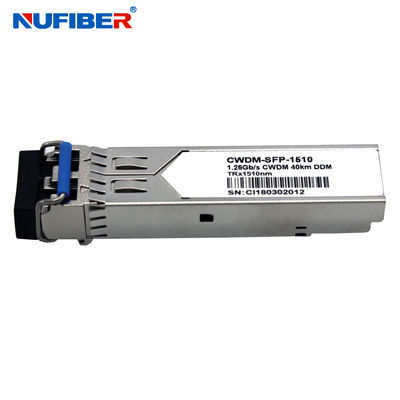

De CWDM-SFP160-1470~1610 serie single-mode transceiver is een kleine, insteekbare module voor duplex optische datacommunicatie, zoals Gigabit Ethernet 1000BASE-ZX en Fiber Channel 1x SM-LC-L FC-PI. Hij is voorzien van de SFP 20-pins connector om hot-plug-mogelijkheden te bieden. Deze module is ontworpen voor single-mode vezels en werkt op een nominale golflengte van CWDM-golflengte. Er zijn achttien centrale golflengten beschikbaar van 1470 nm tot 1610 nm, met een stap van 20 nm.
De zendersectie maakt gebruik van een multiple quantum well CWDM DFB-laser en is een klasse 1 laser conform de internationale veiligheidsnorm IEC-60825. De ontvangersectie maakt gebruik van een geïntegreerde InGaAs-detector pre-versterker (IDP) gemonteerd in een optische header en een begrenzende post-versterker IC. De CWDM-SFP160-1470~1610 series zijn ontworpen om te voldoen aan SFF-8472.
Optische parameters (TOP = -40 tot 85°C, VCC = 3,135 tot 3,465 Volt)
| Parameter | Symbool | Min. | Typisch | Max. | Eenheid | Opmerking |
| Zendersectie: | ||||||
| Centrale golflengte | λc | λ-6 | λ | λ+7,5 | nm | |
| Spectrale breedte (-20dB) | △λ | 1 | nm | |||
| Side Mode Suppression Ratio | SMSR | 30 | dB | |||
| Optisch uitgangsvermogen | Puit | 2 | +5 | dBm | 1 | |
| Optische stijg-/valtijd | tr / tf | 260 | ps | 2 | ||
| Extinctieverhouding | ER | 8,2 | dB | |||
| Eye Mask voor optische output | Voldoet aan IEEE802.3z (klasse 1 laserveiligheid) | |||||
| Ontvangersectie: | ||||||
| Optische ingangsgolflengte | λc | 1460 | 1620 | nm | ||
| Ontvanger overbelasting | Pol | -8 | dBm | 3 | ||
| RX-gevoeligheid | Sen | -34 | dBm | 3 | ||
| RX_LOS Assert | LOS A | -40 | dBm | |||
| RX_LOS De-assert | LOS D | -32 | dBm | |||
| RX_LOS Hysteresis | LOS H | 0,5 | dB | |||
| Algemene specificaties: | ||||||
| Datasnelheid | BR | 1,063/1,25 | Gb/s | |||
| Bitfoutensnelheid | BER | 10-12 | ||||
| Max. Ondersteunde linklengte op 9/125μm SMF@1,25 Gb/s | LMAX | 160 | km | |||
| Totaal systeem budget | LB | 24 | dB | |||
Bestelinformatie
| Dual Fiber SFP Transceiver | |
| Artikelnummer | Productbeschrijving |
| 155Mbp/s SFP Transceiver | |
| FE-SX-MM850 | 155 Mbps, 850 nm MM 2 km Dual LC, DDM 0°C~+70°C |
| FE-SX-MM1310 | 155 Mbps, 1310 nm MM 2 km Dual LC, DDM 0°C~+70°C |
| FE-LX20-SM1310 | 155 Mbps, 1310 nm SM 20 km Dual LC, DDM 0°C~+70°C |
| FE-LX40-SM1310 | 155 Mbps, 1310 nm SM 40 km Dual LC, DDM 0°C~+70°C |
| FE-LX80-SM1550 | 155 Mbps, 1550 nm SM 80 km Dual LC, DDM 0°C~+70°C |
| FE-LX120-SM1550 | 155 Mbps, 1550 nm SM 120 km Dual LC, DDM 0°C~+70°C |
| 1,25 Gbps SFP Transceiver | |
| GE-SX-MM850 | 1,25 Gbps, 850 nm MM 500 m Dual LC, DDM 0°C~+70°C |
| GE-SX-MM1310 | 1,25 Gbps, 1310 nm MM 2 km Dual LC, DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1,25 Gbps, 1310 nm SM 20 km Dual LC, DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1,25 Gbps, 1310 nm SM 40 km Dual LC, DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1,25 Gbps, 1550 nm SM 60 km Dual LC, DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1,25 Gbps, 1550 nm SM 80 km Dual LC, DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1,25 Gbps, 1550 nm SM 120 km Dual LC, DDM 0°C~+70°C |
| 10 Gbps SFP Transceiver | |
| SFP+-10GB-SR | 10G SFP+ SR Multi-mode dual fiber LC 850 nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRM Multi-mode dual fiber LC 1310 nm 220M |
| SFP+-10GB-LR | 10G SFP+ LR Single-mode dual fiber LC 1310 nm 20 km |
| SFP+-10GB-ERM | 10G SFP+ER Single-mode dual fiber LC 1310 nm 40 km |
| SFP+-10GB-ER | 10G SFP+ER Single-mode dual fiber LC 1550 nm 40 km |
| SFP+-10GB-ZR | 10G SFP+ZR Single-mode dual fiber LC 1550 nm 80 km |
| SFP+10G40-CWDM | 1470 ~1610 nm CWDM SFP+ 40 km |
| SFP+10G80-CWDM | 1470~1570 nm CWDM SFP+ 80 km |
| SFP+10G80-CWDM | 1590~1610 nm CWDM SFP+ 80 km |
| SFP+10G40-DWDM | DWDM SFP+ 40 km |
| SFP+10G80-DWDM | DWDM SFP+ 80 km |
| XFP Transceiver | |
| XFP-10G-SR | 10G XFP SR Multi-mode dual fiber LC 850 nm 300M |
| XFP-10G-LRM | 10G XFP LRM Single-mode dual fiber LC 1310 nm 10kM |
| XFP-10G-LR | 10G XFP LR Single-mode dual fiber LC 1310 nm 20 km |
| XFP-10G-ER | 10G XFP ER Single-mode dual fiber LC 1550 nm 40 km |
| XFP-10G-ZR | 10G XFP ZR Single-mode dual fiber LC 1550 nm 80 km |
| CWDM DWDM Transceiver | |
| XFP-CWDM-40xx | 1470 ~1610 nm CWDM XFP 40 km |
| XFP-CWDM-80xx | 1470~1570 nm CWDM XFP 80 km |
| XFP-CWDM-80xx | 1590~1610 nm CWDM XFP 80 km |
| XFP-DWDM-40xx | DWDM XFP 40 km |
| XFP-DWDM-80xx | DWDM XFP 80 km |
| XFP-DWDM-100xx | DWDM XFP100km |
