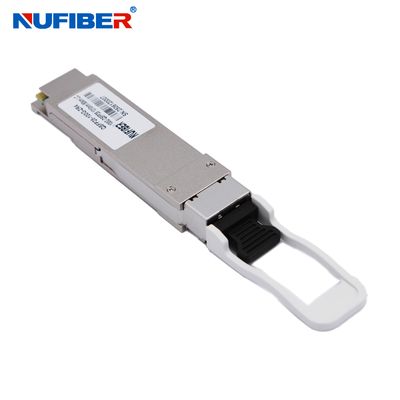

QSFP28 100G 40KM SFP Glasvezel Transceiver Module Optisch Voor Cisco

MOQ:	1 stuk
Standaardverpakking:	4pcs/plastic plaat,
Leveringstermijn:	Binnen 1-3 werkdagen
Betaalmethode:	L/C, T/T, Western Union, creditcard
Toeleveringskapaciteit:	10.000 pc's per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

CHINA

Merknaam

NuFiber

Certificering

CE FCC Rohs

Modelnummer

QSFP28-100G-ER4

Gegevenssnelheid:

100 GB/S

Golflengte:

1270-1330nm

Afstand:

40 km

Aansluiting:

Steun

Vezeltype:

Singlemode

Stroomvoorziening:

Werktemperatuur:

0 ~ 70 ℃

VERENIGBAARHEID:

Huawei, Cisco, HP, H3C…

Fabrikant:

Productbeschrijving

(QSFP28-100G-ER4)

100G QSFP28 ER4 40km Optische Transceiver Module compatibel met Cisco Huawei HP Juniper

Hot Pluggable, Duplex LC Connector, Single mode

100G QSFP28 Tot 40KM Voor Cisco Sfp Fiber Transceiver Module Optisch, Sfp Optische Transceiver, Qsfp Transceiver Module

Beschrijving

De QSFP28-100G-ER4 is een transceivermodule ontworpen voor 40 km met FEC (30 km zonder FEC) optische communicatietoepassingen. Het ontwerp voldoet aan de 100GbASE-ER4 van de IEEE 802.3-2012 Clause 88 standaard IEEE 802.3bm CAUI-4 chip-naar-module elektrische standaard ITU-T G.959.1-2012-02 standaard. De module zet 4 ingangskanalen (ch) van 25,78 Gbps naar 27,95 Gbps elektrische data om in 4 lanes optische signalen, en multiplexeert ze in een enkel kanaal voor 100 Gb/s optische transmissie. Omgekeerd, aan de ontvangerzijde, demultiplexeert de module optisch een 100 Gb/s ingang in 4 lanes signalen en zet deze om in 4 lanes uitgangs elektrische data.

De centrale golflengtes van de 4 lanes zijn 1296 nm, 1300 nm, 1305 nm en 1309 nm. Het bevat een duplex LC-connector voor de optische interface en een 38-pins connector voor de elektrische interface. Om de optische dispersie in het langeafstandsysteem te minimaliseren, moet single-mode fiber (SMF) in deze module worden toegepast.

Kenmerken

4 lanes MUX/DEMUX ontwerp
Geïntegreerde LAN WDM TOSA / ROSA voor tot 40 km bereik over SMF met FEC (30 km zonder FEC)
Ondersteuning 100GBASE-ER4 (Lite) voor een lijnsnelheid van 103,125 Gbps en OTU4 voor een lijnsnelheid van 111,81 Gbps
Geaggregeerde bandbreedte van > 100 Gbps
Duplex LC-connectoren
Voldoet aan de IEEE 802.3-2012 Clause 88 standaard IEEE 802.3bm CAUI-4 chip-naar-module elektrische standaard ITU-T G.959.1-2012-02 standaard ·
RoHS-compatibel onderdeel
Ondersteuning FEC (Forward Error Correction)
Enkele +3,3V voeding
Ingebouwde digitale diagnostische functies Temperatuurbereik 0°C tot 70°C

Toepassingen

Local Area Network (LAN)
Wide Area Network (WAN)
Ethernet switches en router toepassingen

Optische Parameters

Parameter	Symbool	Min	Typ		Max	Eenheid	Opmerking
Datasnelheid per kanaal		-	25.78125			Gbps
Stroomverbruik		-	2.5		3.5	W
Voedingsstroom	Icc		0.75		1.0	A
Besturing I/O Spanning-Hoog	VIH	2.0			Vcc	V
Besturing I/O Spanning-Laag	VIL	0			0.7	V
Inter-kanaal scheeftrekking	TSK				150	Ps
RESETL Duur			10			Us
RESETL De-assert tijd					100	ms
Opstarttijd					100	ms
Zender
Single Ended Uitgangsspanning Tolerantie		0.3		4		V	1
Common mode Spanning Tolerantie		15				mV
Zend Ingang Diff Spanning	VI	120		1200		mV
Zend Ingang Diff Impedantie	ZIN	80	100	120
Data Afhankelijke Ingang Jitter	DDJ			0.1		UI
Data Ingang Totaal Jitter	TJ			0.28		UI
Ontvanger
Single Ended Uitgangsspanning Tolerantie		0.3		4		V
Rx Uitgang Diff Spanning	Vo		600	800		mV
Rx Uitgang Stijg- en Daalspanning	Tr/Tf			35		ps	1
Totaal Jitter	TJ			0.7		UI
Deterministische Jitter	DJ			0.42		UI

Bestelinformatie

100G QSFP28
QSFP28-100G-SR4	103.1 Gbp	850nm	MMF	MTP/MPO	100m	VCSEL 850nm
QSFP28-100G-LR4	103.1 Gbp	1310nm	SMF	LC duplex	10km	DML 1310nm
QSFP28-100G-ER4	103.1Gbps	1310nm	SMF	LC Duplex	25km-40km	4x EML
QSFP28-100G-PSM4	103.1 Gbp	1310nm	SMF	MTP/MPO	500m	4x DFB
QSFP28-100G-LR-S	103.1 Gbp	1310nm	SMF	MTP/MPO	2km	4x DFB
QSFP28-100G-CWDM4-S	103.1 Gbp	CWDM	SMF	LC duplex	2km	DML CWDM
QSFP28-100G-CWDM4-S	103.1 Gbp	1271~1331nm	SMF	LC duplex	2km	DML CWDM
QSFP28-100G-CWDM4-L	103.1 Gbp	CWDM	SMF	LC duplex	10km	DML CWDM
QSFP28-100G-CWDM4-L	103.1 Gbp	1271~1331nm	SMF	LC duplex	10km	DML CWDM

Producten Tonen

Toepassingen:

QSFP28 100G 40KM SFP Glasvezel Transceiver Module Optisch Voor Cisco 3

QSFP28 100G 40KM SFP Glasvezel Transceiver Module Optisch Voor Cisco 4

Verpakking & Verzending

QSFP28 100G 40KM SFP Glasvezel Transceiver Module Optisch Voor Cisco 5

QSFP28 100G 40KM SFP Glasvezel Transceiver Module Optisch Voor Cisco 6
