| MOQ: | 1 stuk |
| Standaardverpakking: | 4pcs/plastic plaat, |
| Leveringstermijn: | Binnen 1-3 werkdagen |
| Betaalmethode: | L/C, T/T, Western Union, creditcard |
| Toeleveringskapaciteit: | 10.000 pc's per maand |

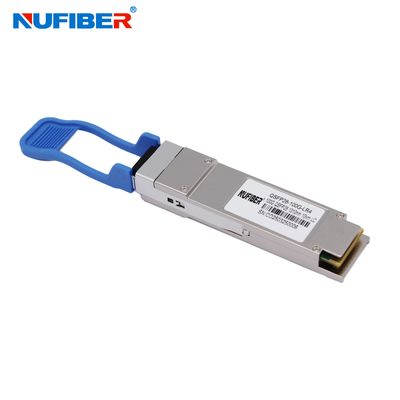

Duplex 10km 100G QSFP28 Transceiver Compatibel Met Cisco Huawei H3C
100Gb/s 10km QSFP28 Transceiver Duplex SM 1310nm LR4 compatibel met Cisco/Huawei/H3C
(QSFP28-100G-LR4)
100Gb/s 20km QSFP28 Transceiver
Hot Pluggable, Duplex LC Connector, Single mode
1270 nm, 1290 nm, 1310 nm en 1330 nm
De QSFP28-100G-LR4 is een transceivermodule ontworpen voor 20 km optische communicatietoepassingen. Het ontwerp voldoet aan de 100GbASE-LR4 van de IEEE 802.3-2012 Clause 88 standaard IEEE 802.3bm CAUI-4 chip-naar-module elektrische standaard ITU-T G.959.1-2012-02 standaard. De module zet 4 ingangskanalen (ch) van 25,78 Gbps naar 27,95 Gbps elektrische data om in 4 lanes optische signalen, en multiplexeert deze in een enkel kanaal voor 100 Gb/s optische transmissie. Omgekeerd, aan de ontvangerzijde, demultiplexeert de module optisch een 100 Gb/s ingang in 4 lanes signalen en zet deze om in 4 lanes uitgangs elektrische data.
De centrale golflengtes van de 4 lanes zijn 1270 nm, 1290 nm, 1310 nm en 1330 nm. Het bevat een duplex LC-connector voor de optische interface en een 38-pins connector voor de elektrische interface. Om de optische dispersie in het langeafstandsysteem te minimaliseren, moet single-mode fiber (SMF) in deze module worden toegepast.
Kenmerken
Toepassingen
Optische Parameters
| Parameter | Symbool | Min | Typ | Max | Eenheid | Opmerking | |
| Datasnelheid per kanaal | - | 25.78125 | Gbps | ||||
| Stroomverbruik | - | 2.5 | 3.5 | W | |||
| Voedingsstroom | Icc | 0.75 | 1.0 | A | |||
| Besturing I/O Spanning-Hoog | VIH | 2.0 | Vcc | V | |||
| Besturing I/O Spanning-Laag | VIL | 0 | 0.7 | V | |||
| Inter-kanaal scheefheid | TSK | 150 | Ps | ||||
| RESETL Duur | 10 | Us | |||||
| RESETL De-assert tijd | 100 | ms | |||||
| Inschakeltijd | 100 | ms | |||||
| Zender | |||||||
| Single Ended Uitgangsspanning Tolerantie | 0.3 | 4 | V | 1 | |||
| Common mode Spanning Tolerantie | 15 | mV | |||||
| Zend Ingang Diff Spanning | VI | 120 | 1200 | mV | |||
| Zend Ingang Diff Impedantie | ZIN | 80 | 100 | 120 | |||
| Data Afhankelijke Ingang Jitter | DDJ | 0.1 | UI | ||||
| Data Ingang Totaal Jitter | TJ | 0.28 | UI | ||||
| Ontvanger | |||||||
| Single Ended Uitgangsspanning Tolerantie | 0.3 | 4 | V | ||||
| Rx Uitgang Diff Spanning | Vo | 600 | 800 | mV | |||
| Rx Uitgang Stijg- en Daalspanning | Tr/Tf | 35 | ps | 1 | |||
| Totaal Jitter | TJ | 0.7 | UI | ||||
| Deterministische Jitter | DJ | 0.42 | UI | ||||
Bestelinformatie
| 100G QSFP28 | ||||||
| QSFP28-100G-SR4 | 103.1 Gbp | 850nm | MMF | MTP/MPO | 100m | VCSEL 850nm |
| QSFP28-100G-LR4 | 103.1 Gbp | 1310nm | SMF | LC duplex | 10km | DML 1310nm |
| QSFP28-100G-ER4 | 103.1Gbps | 1310nm | SMF | LC Duplex | 25km-40km | 4x EML |
| QSFP28-100G-PSM4 | 103.1 Gbp | 1310nm | SMF | MTP/MPO | 500m | 4x DFB |
| QSFP28-100G-LR-S | 103.1 Gbp | 1310nm | SMF | MTP/MPO | 2km | 4x DFB |
| QSFP28-100G-CWDM4-S | 103.1 Gbp | CWDM | SMF | LC duplex | 2km | DML CWDM |
| 1271~1331nm | ||||||
| QSFP28-100G-CWDM4-L | 103.1 Gbp | CWDM | SMF | LC duplex | 10km | DML CWDM |
| 1271~1331nm | ||||||
Producten tonen:
Toepassingen:
Verpakking & Verzending
|
|
