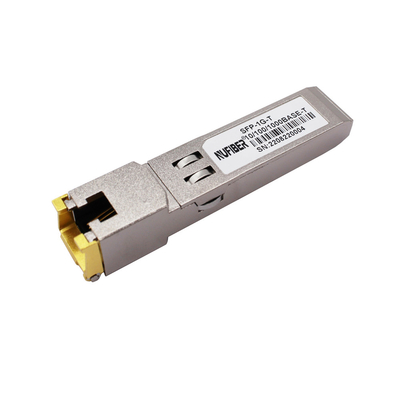

GLC-T koperen module 1000Base-T SFP UTP-transceiver 100 m Gigabit Ethernet
Productdetails:
| Plaats van herkomst: | CHINA |
| Merknaam: | NUFIBER |
| Certificering: | CE FCC Rohs |
| Modelnummer: | SFP-GE-t |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stuk |
|---|---|
| Verpakking Details: | 10 stks/plastic zak, 500 stks/doos; |
| Levertijd: | Binnen 1-3 het werkdagen |
| Betalingscondities: | L/C, T/T, Western Union, Creditcard |
| Levering vermogen: | 10.000 PCs per maand |
|
Gedetailleerde informatie |
|||
| Datasnelheid: | 1.25Gb/S | Afstand: | 100M |
|---|---|---|---|
| Verbinder: | RJ45 | DDM: | Steun |
| Stroomvoorziening: | 3.3V | Werktemperatuur: | 0~70℃ |
| Compatibiliteit: | Cisco, HP, Huawei, Finisar… | Fabrikant: | Ja |
| Hoog licht: | Koperen SFP UTP-transceiver,100 m SFP UTP-transceiver,UTP 1.25G SFP-transceiver |
||
Productomschrijving
GLC-T koperen module 1000Base-T UTP SFP-transceiver 100 m Gigabit Ethernet koperen module
Beschrijving
GLC-T10/100/1000 koperen SFP-transceiver is een hoogwaardige, kosteneffectieve module die voldoet aan de Gigabit Ethernet- en 10/100/1000BASE-T-standaarden zoals gespecificeerd in IEEE 802.3-2002 en IEEE 802.3ab, die 10/100 ondersteunen /1000Mbps datasnelheid tot 100 meter bereik via niet-afgeschermde twisted-pair categorie 5 kabel.De GLC-T10/100/1000 ondersteunt 10/100/1000 Mbps full duplex datalinks met 5-niveau Pulse Amplitude Modulation (PAM) signalen.Alle vier de paren in de kabel worden gebruikt met een symboolsnelheid van 250 Mbps op elk paar.De GLC-T10/100/1000 biedt standaard seriële ID-informatie die voldoet aan SFP MSA, die toegankelijk is met het adres A0h via het 2-draads seriële CMOS EEPROM-protocol.Het fysieke IC is ook toegankelijk via een 2-draads seriële bus op adres ACh.
Functies
- Tot 1,25 Gb/s bidirectionele datalinks
- Hot-pluggable SFP-voetafdruk
- Uitgebreid temperatuurbereik van de behuizing (-40°C tot +85°C)
- Volledig metalen behuizing voor lage EMI
- Lage vermogensdissipatie
- Compacte RJ-45-connectorconstructie
- Gedetailleerde productinformatie in EEPROM
- +3.3V enkele voeding
- Toegang tot fysieke laag IC via 2-draads seriële bus
- 10/100/1000 BASE-T-werking in hostsystemen met SGMII-interface
- Voldoet aan SFP MSA
- Voldoet aan IEEE-norm 802.3TM-2002
- Voldoet aan FCC 47 CFR deel 15, klasse B
- RoHS-conforme producten
toepassingen
- 1,25 Gigabit Ethernet via Cat 5-kabel
- Switch/Router naar Switch/Router Link
- Snelle I/O voor bestandsservers
Optische parameters
| Parameter | Symbool | min. | Typisch | Max. | Eenheden | Opmerkingen/voorwaarden |
| Voedingsstroom | Is | 320 | 375 | mA | Maximaal vermogen van 1,2 W over het volledige spannings- en temperatuurbereik.Zie waarschuwing hieronder | |
| Ingangsspanning | Vcc | 3.13 | 3.3 | 3.47 | V | Verwezen naar GND |
| Piekstroom | Isurge | 30 | mA | Hot plug boven stationaire stroom.Zie waarschuwingsnota |
| Parameter | Symbool | min. | Max. | Eenheden | Opmerkingen/voorwaarden |
| SFP-uitvoer LAAG | VOL | 0 | 0,5 | V | 4.7k tot 10k pull-up naar host_Vcc. |
| SFP-uitvoer HOOG | VOH | host_Vcc -0,5 | host_Vcc + 0.3 | V | 4.7k tot 10k pull-up naar host_Vcc. |
| SFP-ingang LAAG | VIL | 0 | 0,8 | V | 4.7k tot 10k pull-up naar Vcc. |
| SFP-invoer HOOG | 2 | Vcc + 0,3 V | V | 4.7k tot 10k pull-up naar Vcc. |
| Transmissielijn-SFP | ||||||
| Parameter | Symbool | min. | Typisch | Max. | Eenheden | Opmerkingen/voorwaarden |
| Lijnfrequentie | fL | 125 | MHz | Codering op 5 niveaus, volgens IEEE 802.3 | ||
| Tx-uitgangsimpedantie | Zout, TX | 100 | Ohm | Differentieel | ||
| Rx-ingangsimpedantie | Zin,RX | 100 | Ohm | Differentieel | ||
Informatie ordenen
| SFP met dubbele glasvezelZendontvanger | |
| Onderdeel nummer | product beschrijving |
| 155 Mbps SFPZendontvanger | |
| FE-SX-MM850 | 155Mbps, 850nm MM 2km Dubbele LC, DDM 0°C~+70°C |
| FE-SX-MM1310 | 155Mbps, 1310nm MM 2km Dubbele LC, DDM 0°C~+70°C |
| FE-LX20-SM1310 | 155Mbps, 1310nm SM 20km Dubbele LC, DDM 0°C~+70°C |
| FE-LX40-SM1310 | 155Mbps, 1310nm SM 40km Dubbele LC, DDM 0°C~+70°C |
| FE-LX80-SM1550 | 155Mbps, 1550nm SM 80km Dubbele LC, DDM 0°C~+70°C |
| FE-LX120-SM1550 | 155Mbps, 1550nm SM 120km Dubbele LC, DDM 0°C~+70°C |
| 1,25 Gbps SFPZendontvanger | |
| GE-SX-MM850 | 1,25 Gbps, 850 nm MM 500 m dubbele LC, DDM 0°C~+70°C |
| GE-SX-MM1310 | 1,25 Gbps, 1310 nm MM 2 km dubbele LC, DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1,25 Gbps, 1310 nm SM 20 km dubbele LC, DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1,25 Gbps, 1310 nm SM 40 km dubbele LC, DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1,25 Gbps, 1550 nm SM 60 km dubbele LC, DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1,25 Gbps, 1550 nm SM 80 km dubbele LC, DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1,25 Gbps, 1550 nm SM 120 km dubbele LC, DDM 0°C~+70°C |
| 10Gbps-SFPZendontvanger | |
| SFP+-10GB-SR | 10G SFP+ SR Multimode dual fiber LC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRM Multimode dubbele glasvezel LC 1310nm 220M |
| SFP+-10GB-LR | 10G SFP+ LR Enkele modus dual fiber LC 1310nm 20km |
| SFP+-10GB-ERM | 10G SFP+ER Enkele modus dubbele glasvezel LC 1310nm 40km |
| SFP+-10GB-ER | 10G SFP+ER Enkele modus dual fiber LC 1550nm 40km |
| SFP+-10GB-ZR | 10G SFP+ZR Enkele modus dual fiber LC 1550nm 80km |
| XFPZendontvanger | |
| XFP-10G-SR | 10G XFP SR Multi-mode dual fiber LC 850nm 300M |
| XFP-10G-LRM | 10G XFP LRM Enkele modus dubbele glasvezel LC 1310nm 10kM |
| XFP-10G-LR | 10G XFP LR Enkele modus dual fiber LC 1310nm 20km |
| XFP-10G-ER | 10G XFP ER Enkele modus dual fiber LC 1550nm 40km |
| XFP-10G-ZR | 10G XFP ZR Enkele modus dual fiber LC 1550nm 80km |
