| MOQ: | 1 piece |
| Standaardverpakking: | 10pcs/plastic bag, 500pcs/carton |
| Leveringstermijn: | Within 1-3 work days |
| Betaalmethode: | L/C, T/T, Western Union,Credit Card |
| Toeleveringskapaciteit: | 10,000 pcs per month |

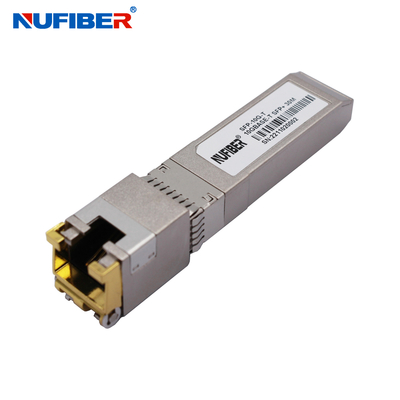

Huawei Compatibele 10G BASE-T Copper SFP Module 30m Rj45 sfp module transceiver
SFP+-10GBASE-T Copper Small Form Pluggable (SFP) transceivers zijn gebaseerd op de SFP Multi Source Agreement (MSA). Ze zijn compatibel met de 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000base-T standaarden zoals gespecificeerd in IEEE Std 802.3. SFP+-10GBASE-T gebruikt de RX_LOS pin van de SFP voor linkindicatie. Als de TX_DISABLE pin van de SFP wordt omhoog getrokken, wordt de PHY IC gereset.
Kenmerken
Kabellengte
| Standaard | Kabel | Bereik | Hostpoort |
| 10Gbase-T | CAT6A | 30m | XFI |
| 5Gbase-T/2.5Gbase-t | 100m | 50m | 5GBase-R/2.5GBase-X |
| CAT5E | 100m | 1000base-T | 1000base-FX |
Optische Parameters
| Parameter | Symbool | Min. | Typisch | Max. | Eenheden | Opmerkingen/Voorwaarden |
| Stroomverbruik | Is | 320 | 375 | mA | 1.2W max. vermogen over het volledige spannings- en temperatuurbereik. Zie waarschuwing hieronder | |
| Ingangsspanning | Vcc | 3.13 | 3.3 | 3.47 | V | Verwezen naar GND |
| Piekenstroom | Isurge | 30 | mA | Hot plug boven de stabiele stroom. Zie waarschuwing |
Laag-snelheidssignalen
| Laag-snelheidssignalen, Elektrische kenmerken | |||||
| Parameter | Symbool | Min | Max | eenheid | Opmerkingen/Voorwaarden |
| SFP Uitgang LAAG | VOL | 0 | 0.5 |
V
|
4.7k tot 10k pull-up naar host_Vcc, gemeten aan de hostzijde van de connector |
| SFP Uitgang HOOG | VOH | host_Vcc -0.5 | host_Vcc + 0.3 |
V
|
4.7k tot 10k pull-up naar host_Vcc, gemeten aan de hostzijde van de connector |
| SFP Ingang LAAG | VIL | 0 | 0.8 | V |
4.7k tot 10k pull-up naar Vcc, gemeten aan de SFP-zijde van de connector
|
| SFP Ingang HOOG | VIH | 2 | Vcc + 0.3 | V |
4.7k tot 10k pull-up naar Vcc, gemeten aan de SFP-zijde van de connector |
Hoog-snelheid Elektrische Interface
| Hoog-snelheid Elektrische InterfaceTransmissielijn-SFP | ||||||
| Parameter | Symbool | Min | Typ | Max | eenheid | Opmerkingen/Voorwaarden |
| Lijnfrequentie | fL | 125 | MHz |
5-niveau codering, per IEEE 802.3 |
||
| Tx Uitgangsimpedantie | Zout,TX | 100 | Ohm |
Differentieel, voor alle frequenties tussen 1MHz en 125MHz |
||
| Rx Ingangsimpedantie | Zin,RX | 100 | Ohm |
Differentieel, voor alle frequenties tussen 1MHz en 125MHz |
||
| Hoog-snelheid Elektrische Interface, Host-SFP | ||||||
| Parameter | Symbool | Min | Typ | Max | eenheid | Opmerkingen/Voorwaarden |
|
Enkelvoudige data-ingang swing |
Vinsing | 250 | 1200 |
mV
|
Enkelvoudig | |
|
Enkelvoudige data-uitgang swing |
Voutsing | 350 | 800 | mV | Enkelvoudig | |
| Stijg-/valtijd | Tr,Tf | 175 | psec | 20%-80% | ||
| Tx Ingangsimpedantie | Zin | 50 | Ohm | Enkelvoudig | ||
| Rx Uitgangsimpedantie | Zout | 50 | Ohm | Enkelvoudig | ||
Bestelinformatie
| Dual Fiber SFPTransceiver | |
| Onderdeelnummer | Productbeschrijving |
| 155Mbp/s SFPTransceiver | |
| FE-SX-MM850 | 155Mbps, 850nm MM 2km Dual LC, DDM 0°C~+70°C |
| FE-SX-MM1310 | 155Mbps, 1310nm MM 2km Dual LC, DDM 0°C~+70°C |
| FE-LX20-SM1310 | 155Mbps, 1310nm SM 20km Dual LC, DDM 0°C~+70°C |
| FE-LX40-SM1310 | 155Mbps, 1310nm SM 40km Dual LC, DDM 0°C~+70°C |
| FE-LX80-SM1550 | 155Mbps, 1550nm SM 80km Dual LC, DDM 0°C~+70°C |
| FE-LX120-SM1550 | 155Mbps, 1550nm SM 120km Dual LC, DDM 0°C~+70°C |
| 1.25Gbps SFPTransceiver | |
| GE-SX-MM850 | 1.25Gbps, 850nm MM 500m Dual LC, DDM 0°C~+70°C |
| GE-SX-MM1310 | 1.25gbps, 1310nm MM 2km Dual LC, DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1.25Gbps, 1310nm SM 20km Dual LC, DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1.25Gbps, 1310nm SM 40km Dual LC, DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1.25Gbps, 1550nm SM 60km Dual LC, DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1.25Gbps, 1550nm SM 80km Dual LC, DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1.25Gbps, 1550nm SM 120km Dual LC, DDM 0°C~+70°C |
| 10Gbps SFPTransceiver | |
| SFP+-10GB-SR | 10G SFP+ SR Multi mode dual fiber LC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRM Multi mode dual fiber LC 1310nm 220M |
| SFP+-10GB-LR | 10G SFP+ LR Single mode dual fiber LC 1310nm 20km |
| SFP+-10GB-ERM | 10G SFP+ER Single mode dual fiber LC 1310nm 40km |
| SFP+-10GB-ER | 10G SFP+ER Single mode dual fiber LC 1550nm 40km |
| SFP+-10GB-ZR | 10G SFP+ZR Single mode dual fiber LC 1550nm 80km |
| XFPTransceiver | |
| XFP-10G-SR | 10G XFP SR Multi mode dual fiber LC 850nm 300M |
| XFP-10G-LRM | 10G XFP LRM Single mode dual fiber LC 1310nm 10kM |
| XFP-10G-LR | 10G XFP LR Single mode dual fiber LC 1310nm 20km |
| XFP-10G-ER | 10G XFP ER Single mode dual fiber LC 1550nm 40km |
| XFP-10G-ZR | 10G XFP ZR Single mode dual fiber LC 1550nm 80km |
