| MOQ: | 1 piece |
| Standaardverpakking: | 10pcs/plastic bag, 500pcs/carton |
| Leveringstermijn: | Within 1-3 work days |
| Betaalmethode: | L/C, T/T, Western Union,Credit Card |
| Toeleveringskapaciteit: | 10,000 pcs per month |

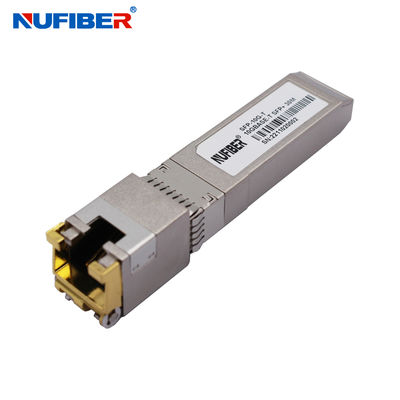

OEM 10G Copper RJ45 Module 30m 10G UTP Kabel Module compatibel met Cisco
SFP+-10GBASE-T Copper Small Form Pluggable (SFP) transceivers zijn gebaseerd op de SFP Multi Source Agreement (MSA). Ze zijn compatibel met de 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000base-T standaarden zoals gespecificeerd in IEEE Std 802.3. SFP+-10GBASE-T gebruikt de RX_LOS pin van de SFP voor link indicatie. Als de TX_DISABLE pin van de SFP wordt opgetrokken, wordt de PHY IC gereset.
Kabellengte
| Standaard | Kabel | Bereik | Host Poort |
| 10Gbase-T | CAT6A | 30m | XFI |
| 5Gbase-T/2.5Gbase-t | CAT5E | 50m | 5GBase-R/2.5GBase-X |
| 1000base-T | CAT5E | 100m | 1000base-FX |
Optische Parameters
| Parameter | Symbool | Min. | Typisch | Max. | Eenheden | Opmerkingen/Voorwaarden |
| Stroomverbruik | Is | 320 | 375 | mA | 1.2W max vermogen over het volledige bereik van spanning en temperatuur. Zie waarschuwing hieronder | |
| Ingangsspanning | Vcc | 3.13 | 3.3 | 3.47 | V | Verwezen naar GND |
| Piekenstroom | Isurge | 30 | mA | Hot plug boven de stabiele stroom. Zie waarschuwing |
Laag-snelheidssignalen
| Laag-snelheidssignalen, Elektrische Eigenschappen | |||||
| Parameter | Symbool | Min | Max | eenheid | Opmerkingen/Voorwaarden |
| SFP Uitgang LAAG | VOL | 0 | 0.5 | V | 4.7k tot 10k pull-up naar host_Vcc, |
| SFP Uitgang HOOG | VOH | host_Vcc -0.5 | host_Vcc + 0.3 | V | 4.7k tot 10k pull-up naar host_Vcc, |
| SFP Ingang LAAG | VIL | 0 | 0.8 | V | 4.7k tot 10k pull-up naar Vcc, |
| SFP Ingang HOOG | VIH | 2 | Vcc + 0.3 | V | 4.7k tot 10k pull-up naar Vcc, |
Hoog-snelheid Elektrische Interface
| Hoog-snelheid Elektrische InterfaceTransmissielijn-SFP | ||||||
| Parameter | Symbool | Min | Typ | Max | eenheid | Opmerkingen/Voorwaarden |
| Lijn Frequentie | fL | 125 | MHz | 5-niveau codering, per | ||
| Tx Uitgangsimpedantie | Zout,TX | 100 | Ohm | Differentieel, voor alle | ||
| Rx Ingangsimpedantie | Zin,RX | 100 | Ohm | Differentieel, voor alle | ||
| Hoog-snelheid Elektrische Interface, Host-SFP | ||||||
| Parameter | Symbool | Min | Typ | Max | eenheid | Opmerkingen/Voorwaarden |
Single ended data ingang | Vinsing | 250 | 1200 | mV | Single ended | |
Single ended data uitgang | Voutsing | 350 | 800 | mV | Single ended | |
| Stijg-/Daaltijd | Tr,Tf | 175 | psec | 20%-80% | ||
| Tx Ingangsimpedantie | Zin | 50 | Ohm | Single ended | ||
| Rx Uitgangsimpedantie | Zout | 50 | Ohm | Single ended | ||
