| MOQ: | 1 stuk |
| Standaardverpakking: | de 1 stukkabel wordt ingepakt in 1 doos, |
| Leveringstermijn: | 2~3 dagen |
| Betaalmethode: | T/T, Western Union, L/C |
| Toeleveringskapaciteit: | 100.000 pc's per maand |

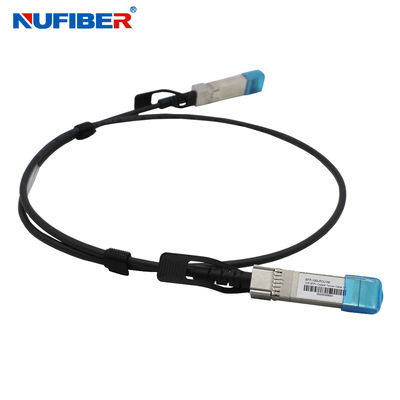

High Speed 10Gb/s SFP+ Direct Attach Copper DAC-kabel 1-15M Aangepast
Beschrijving
Nufiber's high speed SFP+ Direct Attach Cable (DAC) biedt hoge prestaties in 10 Gigabit Ethernet (10GbE) netwerktoepassingen, met behulp van een verbeterde SFP+ connector om 10 Gbps data te verzenden via één paar zenders en ontvangers over een dunne twinax-kabel. Ze voldoen aan de elektrische normen SFF-8431, SFF-8083 en de mechanische norm SFF-8432, EEPROM-norm SFF-8472.
Belangrijkste kenmerken
Toepassing
Technische parameter
| Parameter | Symbool | Min | Typisch | Max | Eenheid |
| Bedrijfstemperatuur behuizing | Standaard Tc | 0 | 25 | 70 | °C |
| Opslagtemperatuur | Ts | -40 | 85 | °C | |
| Voedingsspanning | Vcc | 3.13 | 3.3 | 3.47 | V |
| Stroomverbruik | PD | 0.5 | W | ||
| Relatieve vochtigheid | RV | 5 | 95 | % | |
| Datasnelheid | 10.5 | Gbps |
| Testtype | Testitem | Doel | Referentie |
| Elektrisch Kenmerken | Differentiaalmodus RL(SDDII) | 0.01 Meeteenheden: dB | SFF 8431 |
| Common mode return loss (SCCII) | 0.01 Meeteenheden: dB | SFF 8431 | |
| NEXT | <-26dB van 1MHz tot 11GHz | / | |
| Kabelassemblage Impedantie | 100+/ -100hm Stijgtijd van 30 ps (20 %- 80 %) | (20%~80 %) | |
| Invoegverlies Afwijking | -1dB≤ILD≤1dB 300KHz≤f≤6GHz | / | |
| Omgeving Kenmerken | Bedrijfstemperatuur | -40~85°C | Kabel bedrijfstemperatuurbereik |
| Thermische schok | Elektrische prestaties voldoen aan de specificatievereiste | EIA-364-32D. Methode A. TC-1. -55 10 85C,100 cycli, 15 min, verblijven | |
| Cyclische temp. & Vochtigheid | Elektrische prestaties voldoen aan de specificatievereiste | EIA-364-31 Methode III,Test Cond A | |
| Zoutnevel | 48 uur zoutsproeien na schil corrosiegebied minder dan 5% | EIA-364-26 | |
| Temperatuurlevensduur | Prestaties voldoen aan de specificatievereiste | EIA-364-17B w/ RV, Vochtige warmte 85C bij 85% RV gedurende 500 uur | |
| Mechanisch Kenmerken | Mechanische trillingen | Prestaties voldoen aan de specificatievereiste | EIA-364-28E.11 TC-VII, Test Cond. D 15 minuten in X,Y,Z-as. |
| Kabelplugretentie in kooi | 90N Min. | Geen functionele schade aan kabelplug onder 90N. Per SFF-8432 Rev 5.0 EIA-455-6B | |
| Kabelretentie in plug | 90N Min. | Klem en schok per EIA-364-27B, TC-G, 3 keer in 6 richtingen, 100g, 6ms | |
| Mechanische schok | Prestaties voldoen aan de specificatievereiste | SFF-8432 Rev 5.0 | |
| Kabelplug invoegen | 18N(Max.) | SFF-8432 Rev 5.0 | |
| Kabelplug extractie | 12.5N(Max.) | EIA-364-09; voer plugcycli uit Plug- en receptaclemate-snelheid: | |
| Duurzaamheid | 50 keer. Geen bewijs van fysieke schade | 250 keer/uur |
Bestelinformatie
| Onderdeelnummer | Datasnelheid | Kabellengte | Draaddikte | Connector | Temp. Bereik |
| 10G-DAC-3M | Tot 10,5 Gbps | 3m | 30AWG | Actief koper | 0-70℃ |
| 10G-DAC-5M | Tot 10,5 Gbps | 5m | 24AWG | Actief koper | 0-70℃ |
| 10G-DAC-7M | Tot 10,5 Gbps | 7m | 24AWG | Actief koper | 0-70℃ |
| 10G-DAC-9M | Tot 10,5 Gbps | 9m | 24AWG | Actief koper | 0-70℃ |
| 10G-DAC-10M | Tot 10,5 Gbps | 10m | 24AWG | Actief koper | 0-70℃ |
| 10G-DAC-12M | Tot 10,5 Gbps | 12m | 24AWG | Actief koper | 0-70℃ |
| 10G-DAC-15M | Tot 10,5 Gbps | 15m | 24AWG | Actief koper | 0-70℃ |
Productshow
Verpakking en verzending
Welkom om ons een aanvraag te sturen! 7/24 uur online!
|
|
