| MOQ: | 1 stuk |
| Standaardverpakking: | 10pcs/plastic zak, 500pcs/carton |
| Leveringstermijn: | Binnen 1-3 het werkdagen |
| Betaalmethode: | L/C, T/T, Western Union, Creditcard |
| Toeleveringskapaciteit: | 10.000 stuks per maand |

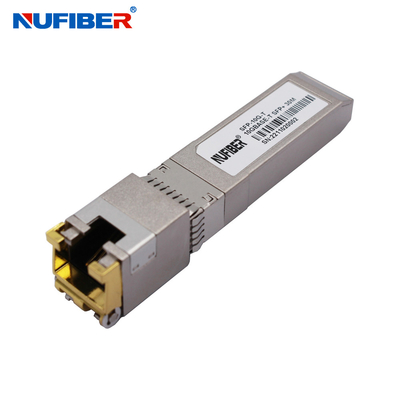

10G koper SFP RJ45-module met hoge kwantiteit 30m 10Gbps koper Ethernet UTP-module
SFP+-10GBASE-T koper-small-form pluggable (SFP) transceivers zijn gebaseerd op de SFP Multi Source Agreement (MSA).
Ze zijn compatibel met de standaarden 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000base-T zoals gespecificeerd in IEEE Std 802.3. SFP+-10GBASE-T gebruikt de RX_LOS-pin van de SFP voor linkindicatie. Als je de TX_DISABLE-pin van de SFP ophaalt, wordt de PHY IC opnieuw ingesteld.
Kenmerken
Kabellengte
| Standaard | Kabel | Bereik | Hostpoort |
| 10Gbase-T | De volgende categorieën: | 30 m | XFI |
| 5Gbase-T/2.5Gbase-t | Categorie 5E | 50 meter | 5GBase-R/2.5GBase-X |
| 1000basis-T | Categorie 5E | 100 meter | 1000basis-FX |
Optische parameters
| Parameter | Symbool | - Min. | Typisch | Max, ik ben er klaar voor. | Eenheden | Opmerkingen/voorwaarden |
| Voedingsstroom | Is | 320 | 375 | mA | 1.2W maximaal vermogen over het volledige spannings- en temperatuurbereik. | |
| Inlaatspanning | Vcc | 3.13 | 3.3 | 3.47 | V | Verwezen naar GND |
| Overspanningsstroom | Uitstorting | 30 | mA | Warm aansluiting boven vaste stroom. |
Signalen voor lage snelheid
| Snelheidssignalen, elektronische kenmerken | |||||
| Parameter | Symbool | Min. | Maximaal | Eenheid | Opmerkingen/voorwaarden |
| SFP-uitvoer laag | VOL | 0 | 0.5 | V | 4.7k tot 10k optrek naar host_Vcc, |
| SFP-uitvoer HIGH | VOH | host_Vcc -0.5 | host_Vcc + 0.3 | V | 4.7k tot 10k optrek naar host_Vcc, |
| SFP-invoer laag | VIL | 0 | 0.8 | V | 4.7 km tot 10 km optrek naar Vcc, |
| SFP-invoer HIGH | HIV | 2 | Vcc + 0.3 | V | 4.7 km tot 10 km optrek naar Vcc, |
Hoge-snelheid elektrische interface
| Hoge-snelheid elektrische interfaceTransmissielijn-SFP | ||||||
| Parameter | Symbool | Min. | Type | Maximaal | Eenheid | Opmerkingen/voorwaarden |
| Lijnfrequentie | fL | 125 | MHz | 5-niveau codering, per | ||
| Tx Uitgangsimpedantie | Zout, TX. | 100 | Ohm. | Differentieel, voor iedereen | ||
| Rx Inputimpedantie | Zin, RX. | 100 | Ohm. | Differentieel, voor iedereen | ||
| Hoge-snelheid elektrische interface, host-SFP | ||||||
| Parameter | Symbool | Min. | Type | Maximaal | Eenheid | Opmerkingen/voorwaarden |
Eenvoudige gegevensinvoer | Vinsing | 250 | 1200 | mV | Eénkant | |
Eenvoudige gegevensuitvoer | Voutsing | 350 | 800 | mV | Eénkant | |
| Tijdstip van opkomst/val | Tr,Tf | 175 | Psec | 20% tot 80% | ||
| Tx Invoerimpedantie | Zin | 50 | Ohm. | Eénkant | ||
| Rx Uitgangsimpedantie | Zout | 50 | Ohm. | Eénkant | ||
Producten tonen
Fabrieksshow
|
|
