| MOQ: | 1 stuk |
| Standaardverpakking: | de 1 stukkabel wordt ingepakt in 1 doos, |
| Leveringstermijn: | 2~3 dagen |
| Betaalmethode: | T/T, Western Union, L/C |
| Toeleveringskapaciteit: | 100, 000 stuks per maand |

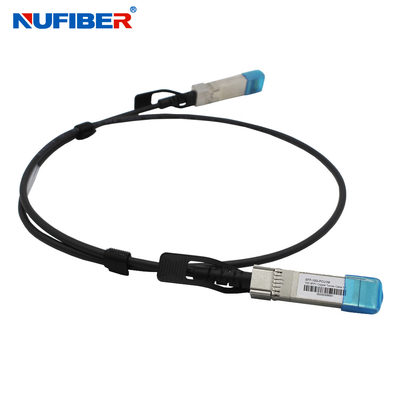

High Speed 10Gb/s SFP+ Direct Attach Koperkabel Passief 10G-DAC-1M
Beschrijving
Nufiber's SFP+ Direct Attach Cable (DAC) biedt hoge prestaties in 10 Gigabit Ethernet (10GbE) netwerktoepassingen.met behulp van een verbeterde SFP+-connector om gegevens van 10 Gbps te verzenden via één gepaarde zender en ontvanger via een dunne twinaxkabelDeze zijn in overeenstemming met de elektrische normen SFF-8431, SFF-8083 en de mechanische norm SFF-8432, EEPROM-norm SFF-8472.
Belangrijkste kenmerken
Toepassing
Technische parameter
| Parameter | Symbool | Min. | Typisch | Maximaal | Eenheid |
| Temperatuur van de behuizing | Standaard Tc | 0 | 25 | 70 | °C |
| Bergingstemperatuur | T's | -40 | 85 | °C | |
| Spanning van de voedingsbron | Vcc | 3.13 | 3.3 | 3.47 | V |
| Machtverlies | PD | 0.5 | W | ||
| Relatieve luchtvochtigheid | RH | 5 | 95 | % | |
| Gegevenspercentage | 10.5 | Gbit/s |
| Testtype | Testpunt | Doelwit | Referentie |
| Elektrische apparatuur Kenmerken | Differentiële modus RL(SDDII) | 0.01 Meeteenheden: dB | SFF 8431 |
| Gemene modus retourverlies (SCCII) | 0.01 Meeteenheden: dB | SFF 8431 | |
| Volgende | < 26 dB van 1 MHz tot 11 GHz | / | |
| Kabelverbinding Impedantie | 100+/-100hm Verhoogtijd van 30 pk (20% - 80%) | (20% tot 80%) | |
| Invoegverlies Afwijking | -1dB≤ILD≤1dB 300KHz≤f≤6GHz | / | |
| Milieu Kenmerken | Werktemperatuur | -40°C tot 85°C | Bedrijfstemperatuurbereik van de kabel |
| Thermische schok | Elektrische prestaties voldoen aan de specificatievereiste | EIA-364-32D. Methode A. TC-1. -55 10 85C,100 cycli, 15 min, blijft | |
| Cyclische temperatuur en luchtvochtigheid | Elektrische prestaties voldoen aan de specificatievereiste | EIA-364-31 Methode III,test Voorwaarde A | |
| Zoutsproei | 48 uur zout spuiten na schelp corrosieve oppervlakte minder dan 5% | EIA-364-26 | |
| Temperatuurlevensduur | De prestaties voldoen aan de specificatievereiste. | EIA-364-17B w/ RH, Vochtig warmte 85C bij 85% RH gedurende 500 uur | |
| Mechanische apparatuur Kenmerken | Mechanische trillingen | De prestaties voldoen aan de specificatievereiste. | EIA-364-28E.11 TC-VII, Testconditie D 15 minuten op de as X, Y, Z. |
| Behoud van de kabelplug in de kooi | 90 N Min. | Geen functionele beschadiging van de kabelstop onder 90N. Per SFF-8432 Rev 5.0 EIA-455-6B | |
| Kabelbehoud in stekker | 90 N Min. | Klem en schok per EIA-364-27B, TC-G, 3 keer in 6 richtingen, 100 g, 6 ms | |
| Mechanische schok | De prestaties voldoen aan de specificatievereiste. | SFF-8432 Rev 5.0 | |
| Invoeging van de kabel | 18N ((Max.) | SFF-8432 Rev 5.0 | |
| Uittreksel van de kabelstop | 12.5N (max.) | EIA-364-09; uitvoeren van stekkercycli | |
| Duurzaamheid | Geen sporen van lichamelijke schade. | 250 keer per uur |
Informatie over bestellingen
| Deelnummer | Gegevenspercentage | Kabellengte | Draadmeter | Verbinding | Temperatuurbereik |
| 10G-DAC-3M | tot 10,5 Gbps | 3 m | 30AWG | Actief koper | 0-70°C |
| 10G-DAC-5M | tot 10,5 Gbps | 5 m | 24AWG | Actief koper | 0-70°C |
| 10G-DAC-7M | tot 10,5 Gbps | 7 m | 24AWG | Actief koper | 0-70°C |
| 10G-DAC-9M | tot 10,5 Gbps | 9 m | 24AWG | Actief koper | 0-70°C |
| 10G-DAC-10M | tot 10,5 Gbps | 10 m | 24AWG | Actief koper | 0-70°C |
| 10G-DAC-12M | tot 10,5 Gbps | 12 m | 24AWG | Actief koper | 0-70°C |
| 10G-DAC-15M | tot 10,5 Gbps | 15 m | 24AWG | Actief koper | 0-70°C |
Productshow
|
|
